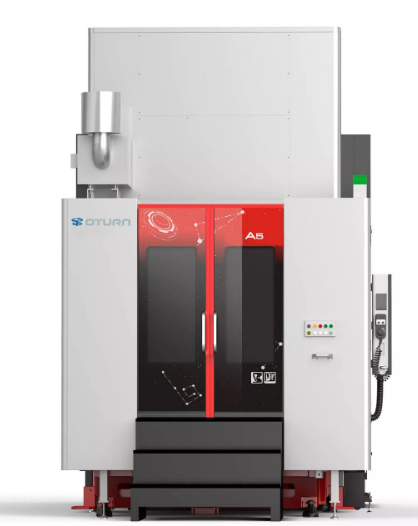

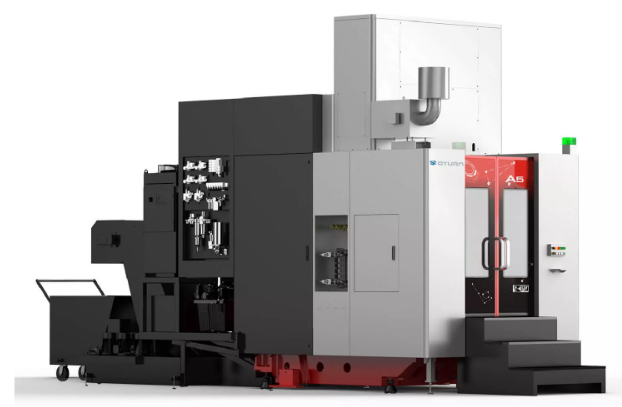

5-осевой горизонтальный обрабатывающий центр серии А, V5-320B, V5-630B, V5-1000A

Цена по запросу

Rating 5

  • Brand:

Описание:

Усовершенствованная система ЧПУ Оснащенная современной системой ЧПУ, серия A обеспечивает точную работу и полную программируемость для сложных задач обработки. Интуитивно понятный интерфейс позволяет операторам легко вводить пользовательские команды, а высококачественное управление обеспечивает плавную координацию осей станка, позволяя выполнять детальное и точное производство.

  • 5-осевой горизонтальный обрабатывающий центр серии А, V5-320B, V5-630B, V5-1000A :

  • Диаметр стола, мм: 320 630 1000 Макс. горизонтальная нагрузка, кг 150 500 3000;
    Макс. Вертикальная нагрузка 100 300 2000;
    Т-образные пазы (количество x ширина);
    Количество x мм 8x10H8 8x14H8 5x18;
    Диапазон обработки;
    Расстояние от вершины шпинделя;
    Макс. (мм) 430 550 1080;
    до поверхности стола;
    Мин. (мм) 100 150 180;
    Ось X мин. (мм) 450 600 1150;
    Ось Y мм 320 450 1300;
    Ось Z мм 330 400 900;
    Ось B . -35~ +110 -35~ +110 -150~ +130 ;
    Ось C . n X 360 n X 360 n X 360;
    Шпиндель;
    Держатель инструмента;
    BT30;
    HSKE40;
    BT40;
    HSKA63;
    BT50;
    HSKA100;
    Вытяжной штифт;
    MAS403 BT30-I MAS403 BT40-I MAS403 BT50-I;
    Номинальная скорость об/мин 12000 17500 1800 2000 1500;
    Максимальная скорость 24000 32000 12000 18000 10000;
    Выходной крутящий момент моторизованного шпинделя (S1/S6) Нм 12/15,5 6/8,2 69/98 72/88 191/236;
    Мощность моторизованного шпинделя (S1/S6) кВт 15/19,5 11/15 13/18,5 15/18,5 30/37;
    Ось координат;
    Быстрое перемещение;
    Ось X м/мин 36 36 25;
    Ось Y 36 36 25 ;
    Ось Z 36 36 25;
    Максимальная скорость Ось B об/мин 100 15;
    Ось C 80 130 80 30;
    Автоматическая смена инструмента;
    Тип;
    Дисковый тип ;
    Дисковый Тип;
    Горизонтальный цепной сервоприводной автоматический инструментальный сменщик;
    Выбор инструмента;
    Двунаправленный принцип бесконтактной смены;
    Двунаправленный принцип бесконтактной смены;
    Двунаправленный принцип бесконтактной смены;
    Вместимость Т 24/30 24 30;
    Макс. длина инструмента мм 200 300 400;
    Максимальный вес инструмента кг 3,5 8 20;
    Макс. диаметр диска Полный мм 65 80 125;
    Соседние позиции пусты 125 150 180;
    Точность;
    Стандарты реализации GB/T 20957 GB/T 20957 GB/T 20957;
    Точность позиционирования X/Y/Z оси мм 0,006 0,007 0,08;
    ось B/C “ 6 6 8;
    Повторяемость ось X/Y/Z мм 0,004 0,005 0,006;
    ось B/C “ 4 4 6;
    Вес кг 4000 6500 33000;
    Мощность кВА 45 45 80;
    Габаритные размеры (ДхШхВ) мм;
    3460 x 3000 x 2335 4000 x 4000 x 3200 7420 x 4800 x 4800
