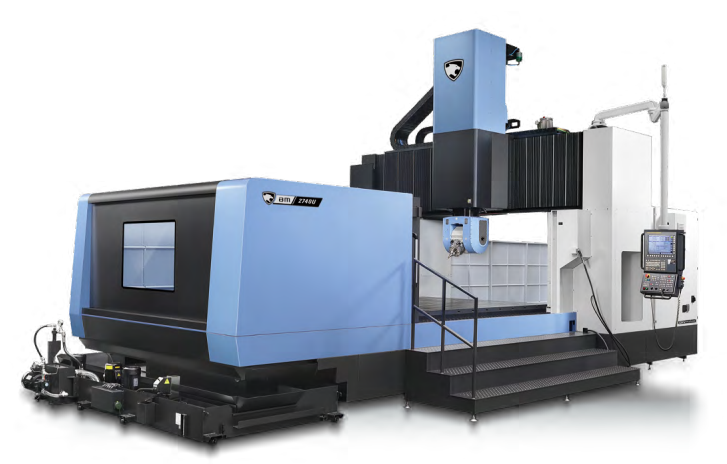

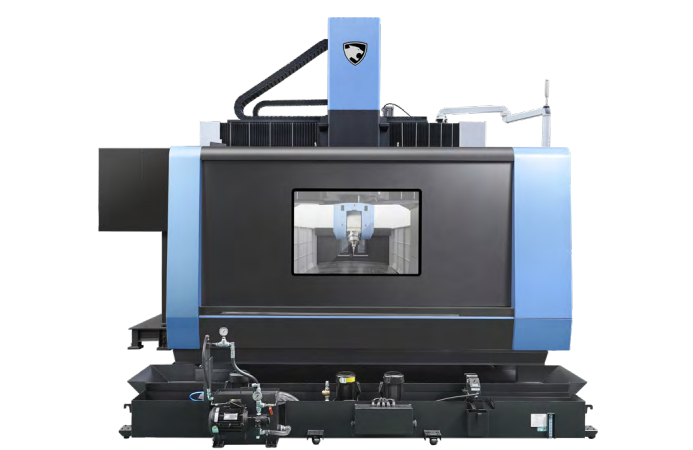

Портальный обрабатывающий центр с чпу BM 1530M, BM 2035, BM 2035M, BM 2740, BM 2740M

Цена по запросу

Rating 5

  • Brand: DOOSAN

Описание:

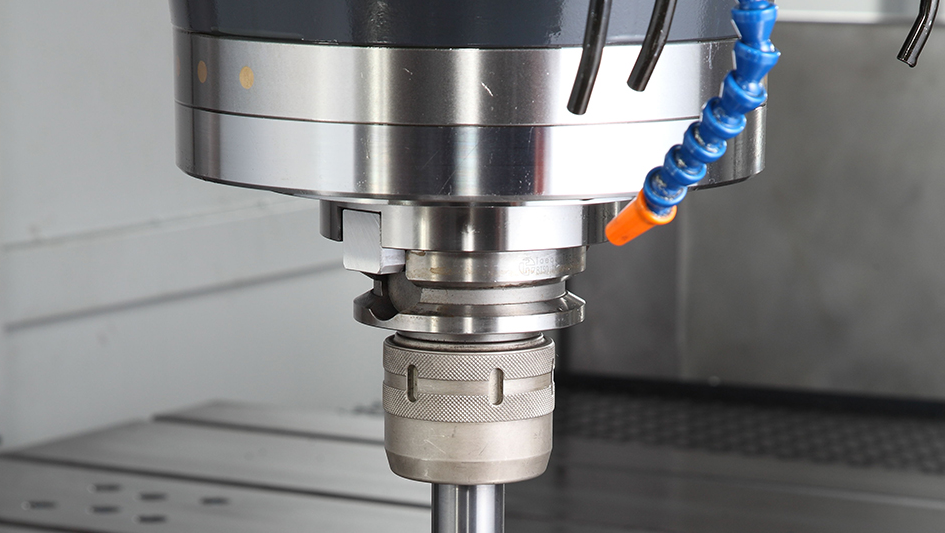

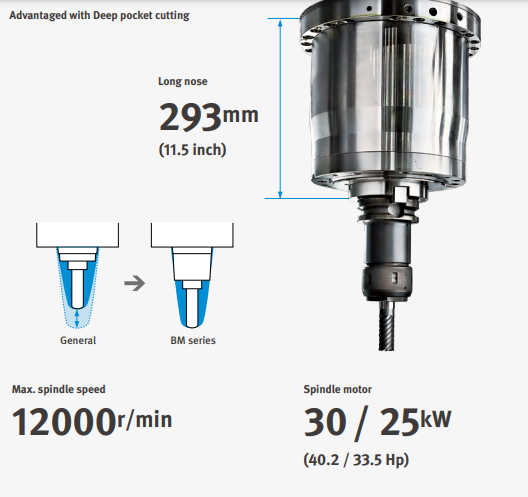

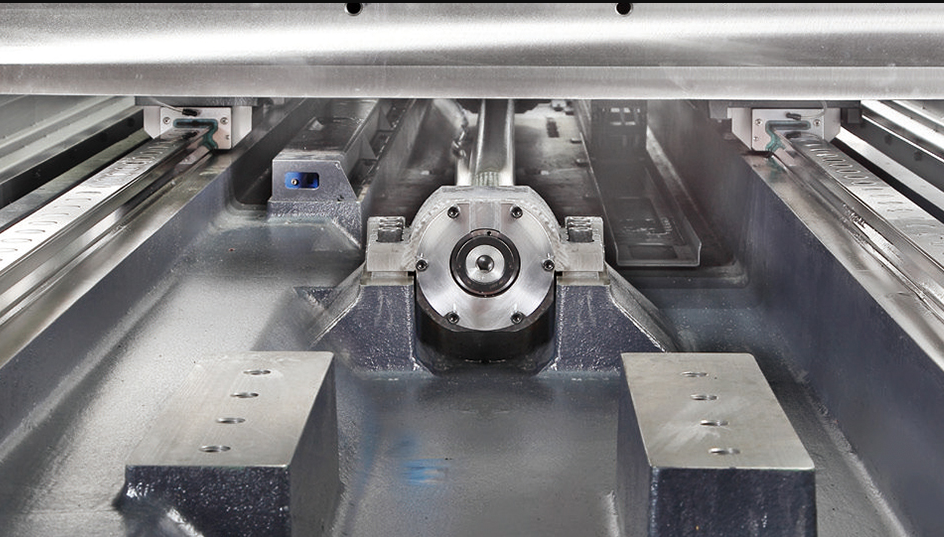

Высокоскоростной шпиндель 12000 об/мин Шпиндель с удлиненным наконечником, идеально подходит для обработки глубоких пазов пресс-форм В стандартной комплектации оснащен двухконтактным шпинделем для высокой жесткости и минимальной вибрации. Все оси стандартно снабжены линейной шкалой Шариковые винтовые подшипники и система охлаждения гайки. Защитные кожухи минимизируют влияние колебаний температуры окружающей среды. В стандартную комплектацию входит компенсация теплового смещения шпинделя и конструкции.

  • BM 1530M, BM 2035M, BM 2740M:

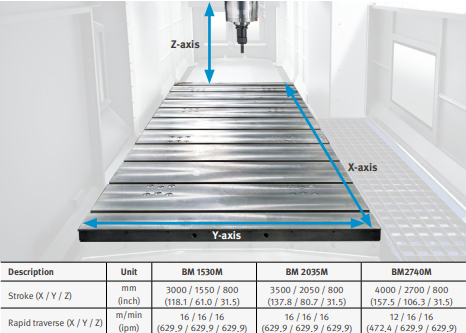

  • Ход по оси X, мм (дюймы): 3000 (118,1) 3500 (137,8) 4000 (157,5);
    Ход по оси Y, мм (дюймы): 1550 (61,0) 2050 (80,7) 2700 (106,3);
    Ход по оси Z, мм (дюймы): 800 (31,5) 800 (31,5) 800 (31,5);
    Расстояние от шпинделя до поверхности стола, мм (дюймы): 200~1000 (7,9~39,4) 150~950 (5,9~37,4);
    Расстояние между колоннами, мм (дюймы): 1700 (66,9) 2200 (86,6) 2700 (106,3);

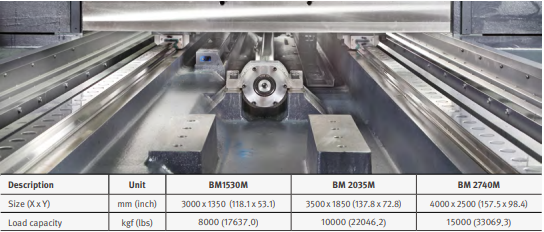

    Размер стола, мм (дюймы): 3000 x 1350 (118,1) x 53.1) 3500 x 1850 (137.8 x 72.8 ) 4000 x 2500 (157.5 x 98.4);
    Грузоподъемность кг (фунты) 8000 (17636.7) 10000 (22045.9) 15000 (33068.9);
    Поверхность стола - Т-образный паз (10-300 x 24H8);
    BM2035M : Т-образный паз (11-300x24H8);
    BM2740M : Т-образный паз (14-300x24H8);

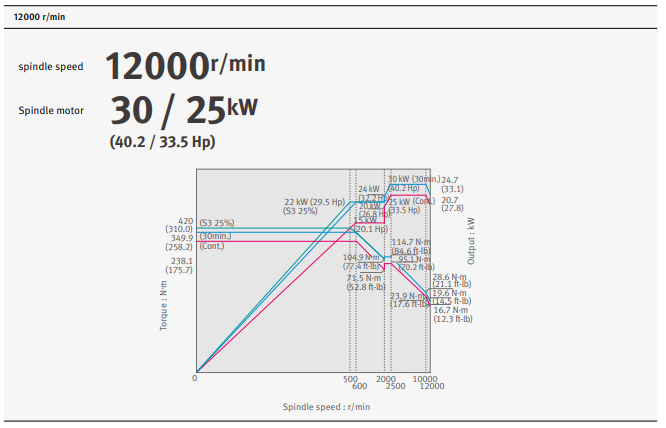

    Скорость вращения шпинделя об/мин 12000;
    Конус - ISO #50, 7/14;
    Макс. Крутящий момент Н·м (фунт-фут) 420 (310,0);
    Мощность шпинделя кВт (л.с.) 30/25 (40,2/33,5);
    Скорость подачи;
    Скорость быстрой подачи (X / Y / Z) м/мин (уд/мин) 16 / 16 / 16 (629,9 / 629,9 / 629,9) 12 / 16 / 16 (472,4 / 629,9 / 629,9);
    Скорость резания мм/мин (уд/мин) 8000 (315,0) 6000 (236,2);
    Тип хвостовика инструмента ATC - BT / CAT / DIN 50;

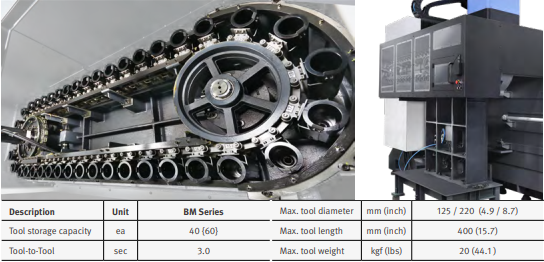

    Емкость хранилища инструментов 40 шт. {60}*;
    Макс. Диаметр инструмента
    [без соседнего инструмента] мм (дюйм) 125 [220] (4,9 [8,7]);
    Макс. длина инструмента мм (дюйм) 400 (15,7);
    Макс. вес инструмента кг (фунт) 20 (44,1);
    Макс. Момент инструмента Н·м (фунт-фут) 22 (16,23);
    Тип выбора инструмента - СЛУЧАЙНЫЙ ВЫБОР С ПАМЯТЬЮ;
    Время смены инструмента (Т-Т-Т) с 3,0;
    Размеры;
    Высота мм (дюйм) 4770 (187,8) 4770 (187,8) 4675 (184,1);
    Размеры (Д x Ш) мм (дюйм) 8690 x 4450 (342,1 x 175,2) 9540 x 4960 (375,6 x 195,3) 10825 x 5535 (426,2 x 217,9);
    Вес кг (фунт) 29000 (63933,1) 35500 (78262,9) 48000 (105820.3)

  • BBM 2035U, BM 2740U:

  • Ход;
    Ось X, мм (дюймы) 3500 (137,8) 4000 (157,5);
    Ось Y, мм (дюймы) 2050 (80,7) 2500 (98,4);
    Ось Z, мм (дюймы) 800 (31,5) 800 (31,5);
    Стол;
    Расстояние от шпинделя до поверхности стола, мм (дюймы) 810 (31,9) (HSK-A100);
    870 (34,3) (HSK-A63) 810 (31,9) (HSK-A100);
    Расстояние между колоннами, мм (дюймы) 2200 (86,6) 2700 (106,3);
    Размер стола, мм (дюймы) 3500 x 1600 (137,8 x 63,0) 4000 x 2500 (157,5 x 98.4);
    Грузоподъемность кг (фунты) 10000 (22045.9) 15000 (33068.9);
    Шпиндель;

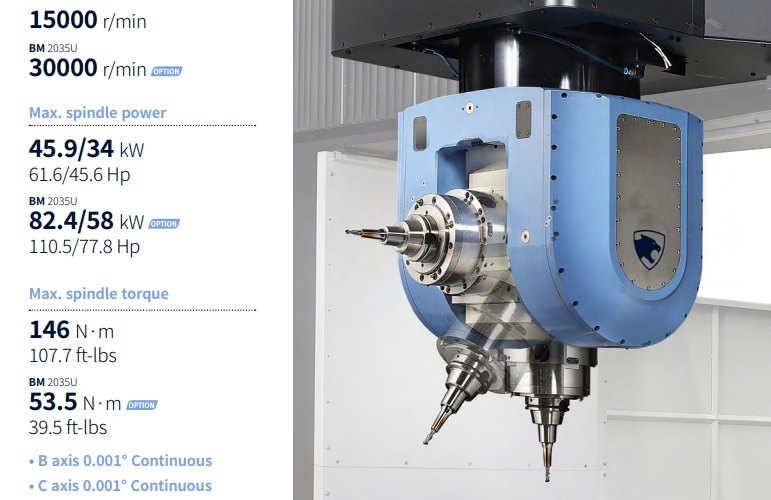

    Скорость вращения об/мин 15000 {30000}*;
    Конусность - HSK-A100/ HSK-A63;
    Макс. Крутящий момент Н·м (фунт-фут) 146 (107,7) {53,5 (39,5)};
    Мощность шпинделя кВт (л.с.) 45,9/34 (61,6/45,6) {82,4/58 (110,5/77,8)};
    Скорость подачи;
    Скорость подачи (X / Y / Z) м/мин (уд/мин) 16 / 16 / 12 (629,9 / 629,9 / 472,4) 12 / 16 / 12 (472,4 / 629,9 / 472,4);
    Скорость подачи резания м/мин (уд/мин) 6 / 6 / 6 (236,2 / 236,2 / 236,2);
    Автоматическая смена инструмента (ATC);
    Емкость отсека для хранения инструмента 60 шт.;
    Макс. Диаметр инструмента [без соседнего инструмента] мм (дюйм) 125{220} HSK-A100 / 70{120} HSK-A63;
    Макс. длина инструмента мм (дюйм) 300 (11,8);
    Макс. вес инструмента кг (фунт) 20(36,4) {8(17,6)};
    Макс. Момент инструмента Н·м (фут-фунты) 22(16,2) {5,88(4,3)};
    Тип выбора инструмента - СЛУЧАЙНАЯ ПАМЯТЬ;
    Время смены инструмента (Т-Т-Т) (60 Гц/50 Гц) сек 6,0 / 5,0;
    Размеры;
    Высота мм (дюйм) 5200 (204,7) 5200 (204,7);
    Габариты (Д x Ш) мм (дюйм) 6200 x 10450 (244,1 x 411,4) 6550 x 11700 (257,9 x 460,6);
    Вес кг (фунты) 40000 (88183,6) 48700 (107363,5)

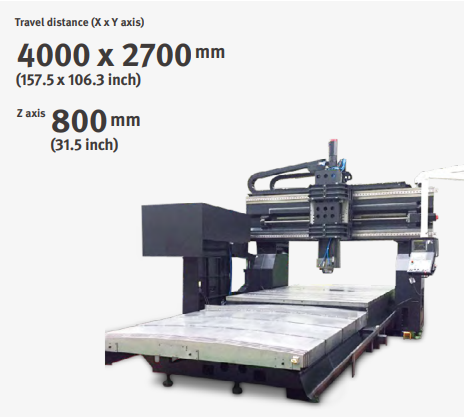

  • BM 2740:

  • Ходы;
    Ход расстояние;
    Ось X мм (дюйм) 4000 (157,5);
    Ось Y мм (дюйм) 2700 (106,3);
    Ось Z мм (дюйм) 800 (31,5);
    Расстояние от вершины шпинделя до столешницы мм (дюйм) 150~950 (5,9~37,4);
    Расстояние между колоннами стола мм (дюйм) 2700 (106,3);

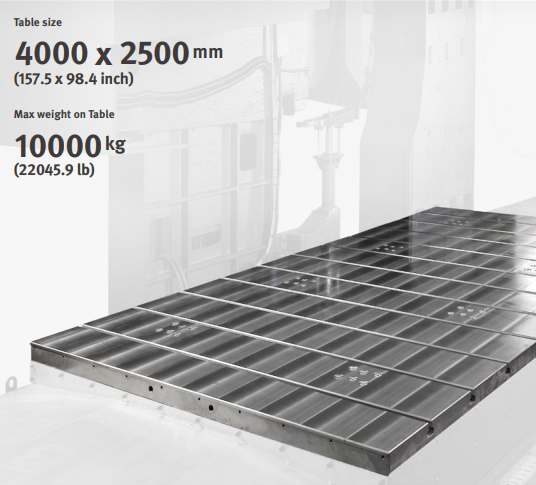

    Размер стола мм (дюйм) 4000 x 2500 (157,5 x 98,4);
    Максимальная грузоподъемность стола кг (фунт) 10000 (22045,9);
    Тип стола мм (дюйм);
    Т-образный паз (14-300 x 24H8 (14-11,8 x 0,9H8));

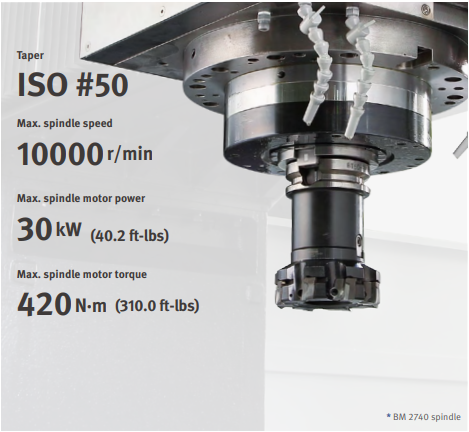

    Максимальная скорость вращения шпинделя Скорость вращения шпинделя об/мин 10000;
    Конусность - ISO #50;
    Мощность шпинделя (S3/Cont.) кВт (л.с.) 30 / 25 (40,2 / 33,5);
    Макс. крутящий момент шпинделя Н·м (фунт-фут) 420 (310);
    Скорость подачи;
    Быстрое перемещение;
    Ось X м/мин (уд/мин) 16 (629,9);
    Ось Y м/мин (уд/мин) 24 (944,9);
    Ось Z м/мин (уд/мин) 24 (944,9);

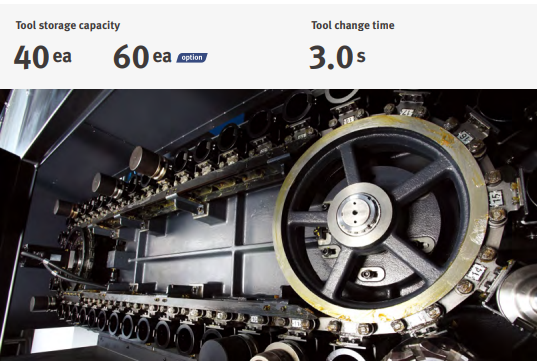

    Емкость хранилища инструментов ATC 40 шт. (60)*;
    Макс. диаметр инструмента;
    Непрерывный мм (дюйм) 125 (4,9);
    Без cоседних инструментов мм (дюйм) 220 (8,7);
    Макс. длина инструмента мм (дюйм) 400 (15,7);
    Макс. Вес инструмента, кг (фунты) 20 (44,1);
    Максимальный момент инструмента, Н·м (фут-фунты) 22 (16,23);
    Выбор инструмента, память случайная;
    Время смены инструмента (от инструмента к инструменту) с 3;
    Источник питания;
    Электропитание, кВА 64;
    Подача сжатого воздуха, МПа (фунты на квадратный дюйм) 0,54 (78,3);
    Объем бака;
    Объем бака для охлаждающей жидкости, л (галлоны) 840 (222);
    Размеры станка;
    Высота, мм (дюймы) 4436 (174,6);
    Длина, мм (дюймы) 5535 (217,9);
    Ширина, мм (дюймы) 10825 (426,2);
    Вес, кг (фунты) 45000 (99206,6);
    Система управления ЧПУ - Fanuc 32i-B Plus
