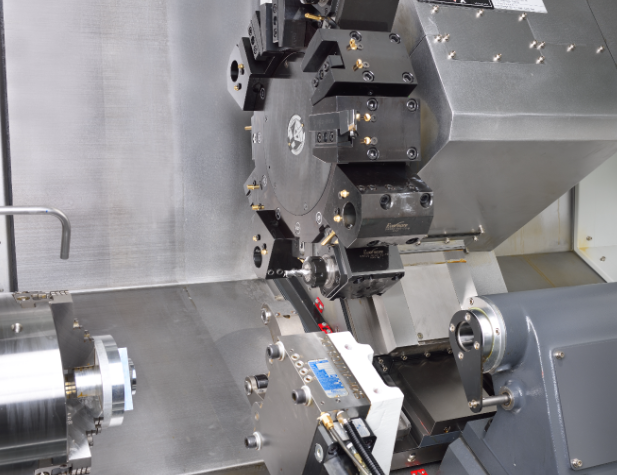

Токарный станок BML-900T(Y) с наклонной станиной, револьверной головой и осью Y.

Цена по запросу (под заказ)

Rating 5

• Brand:

Описание:

• Диаметр обработки над станиной:

• 950 мм.

• Длина обработки:

• 1100; 1600; 2100; 3100 мм.

• Перемещения:

• Максимальное перемещение по оси X: 360+30 мм; Максимальное перемещение по оси Y: ±80 мм; Максимальное перемещение по оси Z: 1100, 1600, 2100, 3100 мм; Быстрое перемещение по осям Z/X: 10-8/1; 10/10 мм; Быстрое перемещение по оси Y: 15; 10/10 мм; Направляющая для осей X/Z/Y; Диаметр винта оси X: R40/P10 мм; Диаметр винта оси Y: R40/P10 мм; Диаметр винта оси Z: R50/P10 мм

• Шпиндель:

• Шпиндель ASA A2-11; Диаметр отверстия шпинделя/диаметр тяги мм Ø130/Ø116; Максимальный крутящий момент Нм 1020; Привод шпинделя BF Gearbox; Скорость вращения шпинделя об/мин 2000; Ось Cs 360° (0,001°); Размер патрона дюйм 15

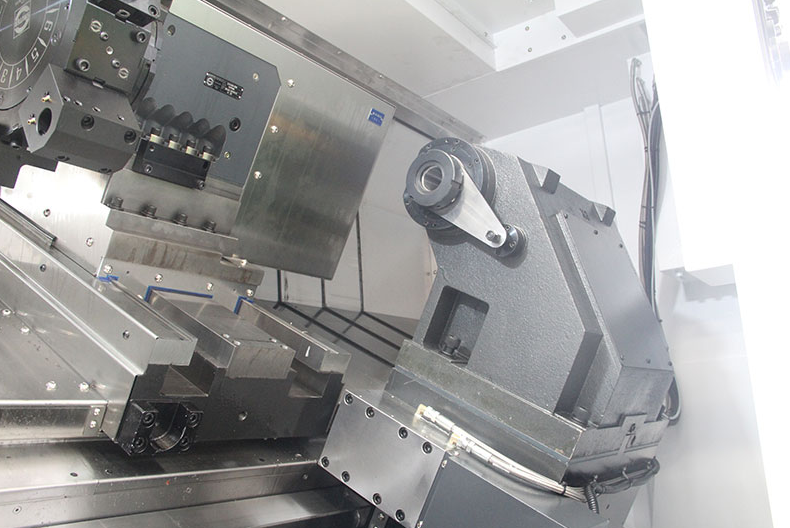

• Задняя бабка:

• Диаметр пиноли, мм Ø 110/Ø 160; Перемещение задней бабки, мм 950, 1450, 1950, 2950; Конусность отверстия пиноли MT5; Перемещение пиноли, мм 120

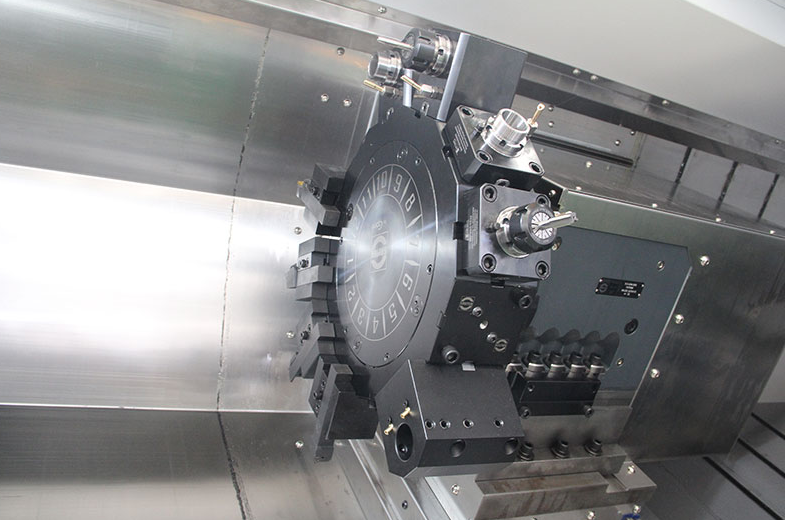

• Револьверная голова:

• Модель: Power Turret BMT-65; Количество инструментов: 12 шт.; Квадратная рукоятка инструмента: 25×x25 мм; Диаметр держателя расточного инструмента: Ø 40 мм; Скорость вращения оси B: 6000 об/мин; Время индексации: 1,3 сек.

• Мощности двигателей:

• Насос охлаждающей жидкости, кВт 1,35; Гидравлический масляный насос кВт 2,25; Главный шпиндель кВт 15/18,5-22/26; Скорость подачи по оси X, кВт 3; Скорость подачи по оси Y, кВт 3; Скорость подачи по оси Z, кВт 3

• Точности:

• Точность позиционирования по оси X: 0,008 мм; Точность позиционирования по оси Y: 0,008 мм; Точность позиционирования по оси Z: 0,01, 0,01, 0,012, 0,012 мм; Повторяемость по оси X: 0,006 мм; Повторяемость по оси Y: 0,006 мм; Повторяемость по оси Z: 0,008, 0,008, 0,01, 0,01 мм

• Размеры:

• 4510（5010/5610/6210）+637×2286×2883

• Вес:

• 12800; 13800; 14800; 16800 кг.

• Стандратная комплектация:

• 1 Fanuc-0i-TF 1 Контроллер Siemens 828D 2 Шпиндельный двигатель Fanuc 3 Двигатель Fanuc для осей X/Y/Z 4 Руководство пользователя FANUC 01 5 Руководство по эксплуатации Light Giant 6 Шпиндель A2-11, 2000 об/мин 7 15-дюймовый гидравлический 3-кулачковый патрон 8 12-позиционная револьверная головка (BMT65) 9 Держатель расточной оправки * 2 шт. (Ø 40 мм) 10 Держатель токарного инструмента * 2 шт. (□25×25 мм) 11. Держатель инструмента с углом поворота 0 градусов* ​​1 шт. 12. Держатель инструмента с углом поворота 90 градусов* ​​1 шт. 13. Толкатель расточной оправки (Ø8, 10, 12, 16, 20, 25, 32) × наружный диаметр 40 14. Гидравлическая задняя бабка 15. Полностью закрытые защитные кожухи от брызг 16. Система охлаждения 16. Шпиндель A2-15 17. Система автоматической смазки 18. Выравнивающие болты и опоры 19. Рабочая лампа 20. Цепной конвейер для стружки + ковш для стружки 21. Ножная педаль для патрона 22 Индикатор окончания программы (трехцветный) 23 Теплообменник для электрического шкафа 24 1 комплект жестких зажимов, 25 1 комплект мягких зажимов 26 1 комплект пневматического пистолета 27 1 комплект пистолета для охлаждающей жидкости 28 Функция динамического графического отображения

• Опциональное оснащение

• 1 Контроллер Siemens 828D 2 Инструментальный станок Renishaw HPMA 3 18-дюймовый гидравлический 3-кулачковый патрон 4 21-дюймовый гидравлический 3-кулачковый патрон 5 Воздушный охладитель для электрической кабины 6 Маслосборник 7 Фитинг для маслосборника 8 Универсальный держатель вращающегося инструмента 9 Держатель вращающегося инструмента 90° 10 Держатель вращающегося инструмента 0° 11. Гидравлическая центрирующая рама (Ø30~240) 12. Гидравлическая центрирующая рама (Ø45~310) 13. Вращающийся центр MT5 для задней бабки 14. Жесткий зажим 15 дюймов 15. Мягкие зажимы 15 дюймов
