5-осевой горизонтальный обрабатывающий центр серии CP: CP800, CP800T2, CP1100, CP1100T2

Цена по запросу

Rating 5

  • Brand:

Описание:

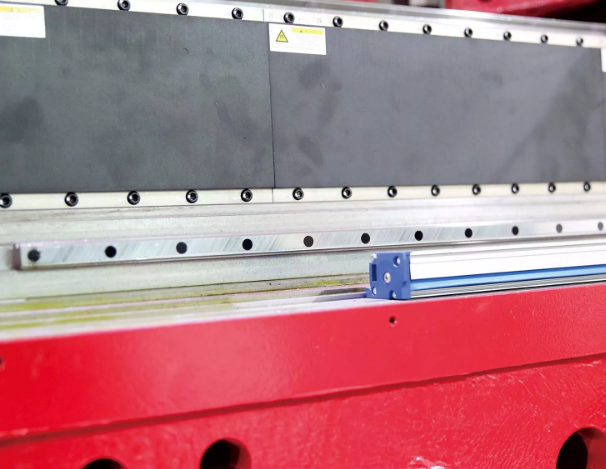

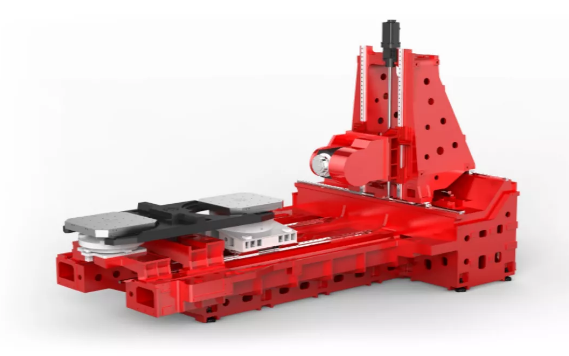

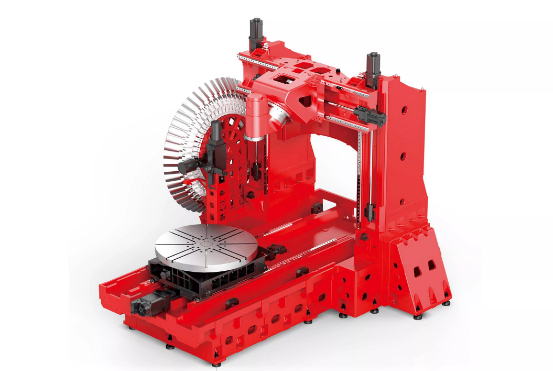

Ступенчатая компоновка по оси X Ступенчатая компоновка эффективно снижает риск деформации или износа с течением времени, тем самым продлевая срок службы направляющей и поддерживая стабильное качество обработки. Полый винт Конструкция полого винта интегрирует механизм охлаждения непосредственно внутри винта. Высокопрочный корпус Высокопрочный корпус, характеризующийся интегрированной конструкцией передней и задней части станины, значительно повышает структурную целостность станка. Эта интегрированная конструкция минимизирует деформацию станины под нагрузкой. Оси X, Y, Z используют линейные роликовые направляющие Использование линейных роликовых направляющих по осям X, Y и Z обеспечивает станку возможность высокоточной обработки тяжелых материалов.

  • 5-осевой горизонтальный обрабатывающий центр серии CP: CP800, CP800T2, CP1100, CP1100T2:

  • Ход по осям X/Y/Z: мм 800x800x750 800x800x750 980x1140x680 980x1140x500;
    Ход по оси B ° -30°-160° -30°-160° -30°-180° -30°-180°;
    Ход по оси C ° 360° 360° 360° 360°;
    Расстояние от шпинделя до поверхности стола (ось B под углом 90 градусов по горизонтали) мм 290-1040 160-910 100-780 100-600;
    Расстояние от шпинделя до поверхности стола (ось B под углом 0 градусов) вертикальное) мм 47-797 -83-667 0-680 0-500 ;
    Расстояние от шпинделя до центра стола (ось B под углом 90 градусов по горизонтали) мм -135-665 -135-665 -260-720 -260-720;
    Расстояние от шпинделя до центра стола (ось B под углом 0 градусов по вертикали) мм 108-908 108-908 -160-820 -160-820;
    Максимальный диапазон обработки мм φ720*910 φ720*910 φ1120*780 φ1120*600;
    Трехкоординатная подача;
    Быстрая подача по осям X/Y/Z перемещение м/мин 60/60/60 60/60/60 60/60/60 60/60/60;
    Скорость подачи резания мм/мин 0-24000 0-24000 0-24000 0-24000;

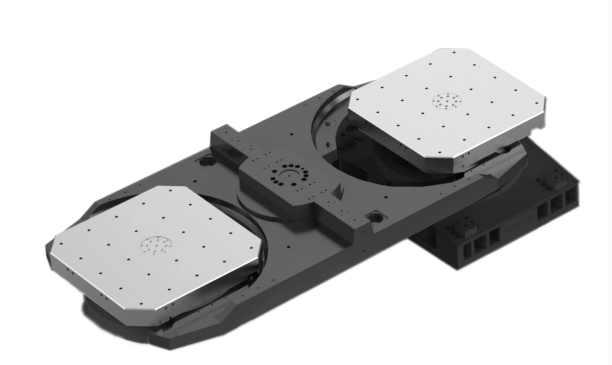

    Поворотный стол (ось C);
    Количество рабочих столов - 1 2 1 2;
    Диаметр диска мм φ650 500*500 φ800 630*630;
    Допустимая нагрузка кг 500 500 1200 1000;
    Максимальная скорость вращения об/мин 40 40 30 30;
    Позиционирование/повтор Точность дуга сек 15/10 15/10 15/10 15/10 Ось B;
    Максимальная скорость вращения об/мин 60 60 50 50;
    Точность позиционирования/повторения дуга сек 8/4 8/4 8/4 8/4;

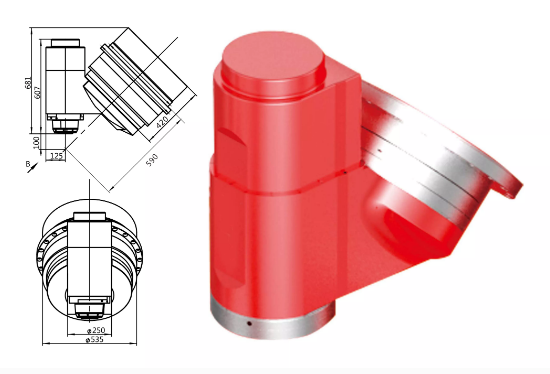

    Шпиндель;
    Технические характеристики шпинделя (диаметр установки/режим передачи) мм 190/Встроенный 190/Встроенный 230/Встроенный 230/Встроенный;
    Конус шпинделя мм A63 A63 A100 A100;
    Максимальная скорость вращения шпинделя скорость об/мин 18000 18000 10000 10000;
    Мощность шпиндельного двигателя (непрерывная/S640%) кВт 30/35 30/35 54/65 54/65;
    Крутящий момент шпиндельного двигателя (непрерывная/S640%) Н·м 72/85 72/85 200/230 200/230;

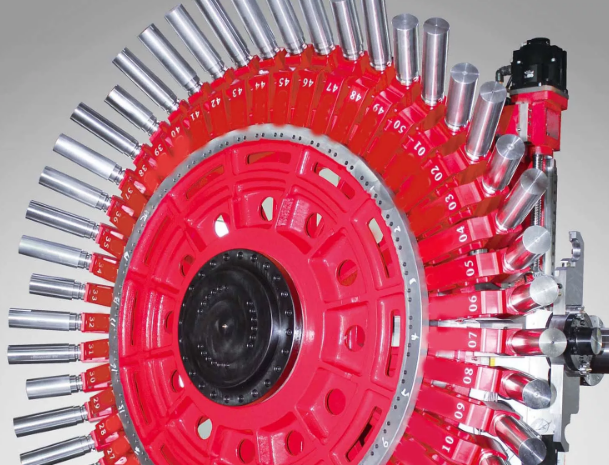

    Магазин инструмента;
    Емкость магазина инструмента Т 50Т 50Т 50Т 50Т ;
    Время смены инструмента (Т-Т) С 7 7 8 8;
    Максимальный диаметр инструмента;
    (полный инструмент/пустой) инструмент) мм 80/150 80/150 120/240 120/240;
    Максимальная длина инструмента мм 450 450 450 450;
    Максимальный вес инструмента кг 8 8 15 15;
    Направляющая оси X (размер/количество направляющих) мм 45/2 45/2 55/2 55/2 ;
    Направляющая оси Y (размер/количество направляющих) мм 45/3 45/3 55/3 55/3;
    Направляющая оси Z (размер/количество направляющих) мм 45/2 45/2 55/2 55/2;
    Трехосевая передача;
    Ось X винт N 2R40x20 2R40x20 2R50x20 2R50x20;
    Винт оси Y; N 2R40x20 2R40x20 2R50x20 2R50x20;
    Винт оси Z N 2R40x20 2R40x20 2R50x20 2R50x20;
    Точность по трем осям;
    Точность позиционирования мм ±0.005/300 ±0.005/300 0.005/300 0.005/300;
    Повторное позиционирование Точность мм ±0,003/300 ±0,003/300 0,003/300 0,003/300;
    Система смазки;
    Объем блока смазки л 0,7 0,7 0,7 0,7;
    Тип смазки - Смазка консистентной смазкой Смазка консистентной смазкой Смазка консистентной смазкой Смазка консистентной смазкой;
    Требования к воздуху кг/см² ≥6 ≥6 ≥6 ≥6;
    Расход воздуха мм³/мин ≥0,5 ≥0,5 ≥0,5 ≥0,5;
    Машина Вес кг 10,5 11 23 24;
    Устройство CP1600 CP1600T2 CP2000 CPCP2000V2V;

  • 5-осевой горизонтальный обрабатывающий центр серии CP1600 CP1600T2 CP2000 CPCP2000V2V:

  • Перемещение по осям X/Y/Z мм 1550x1540x1115 1550x1540x940 2000x1700x1400 1700x1750x1700;
    Перемещение по оси B ° -30°-180° -30°-180° -30°-180° -30°-160°;
    Перемещение по оси C ° 360° 360° 360° 0-360°;
    Расстояние от шпинделя до поверхности стола (ось B) (90 градусов по горизонтали) мм 100-1215 100-1040 100-1500 -43-1657;
    Расстояние от шпинделя до поверхности стола (ось B 0 градусов по вертикали) мм 0-1115 0-940 0-1400 200-1900;
    Расстояние от шпинделя до центра стола (ось B 90 градусов по вертикали) мм -160-1290 -160-1290 -1000-1000 -57-1643;
    Расстояние от шпинделя до центра стола (ось B 0 градусов по вертикали) мм -60-1390 -60-1390 -900-1100 -300-1400;
    Максимальная обработка Диапазон мм φ1490*1215 φ1490*1040 φ1680*1500 φ1700*1900;
    Трехкоординатная подача;
    Быстрое перемещение по осям X/Y/Z м/мин 42/42/42 42/42/42 60/60/60 60/90/90;
    Скорость подачи при резке мм/мин 0-24000 0-24000 0-24000 0-24000;
    Поворотный стол (ось C);
    Количество рабочих столов - 1 2 1 1;
    Диск диаметр мм φ1200 800*800 φ1600 800*800;
    Допустимая нагрузка кг 2000 1800 3000 1500;
    Максимальная скорость вращения об/мин 20 20 20 60;
    Точность позиционирования/повторения дуга, сек 15/10 15/10 10/6 8/4 ;
    Ось B Максимальная скорость вращения об/мин 50 50 50 60;
    Точность позиционирования/повторения дуга, сек 8/4 8/4 8/4 8/4;

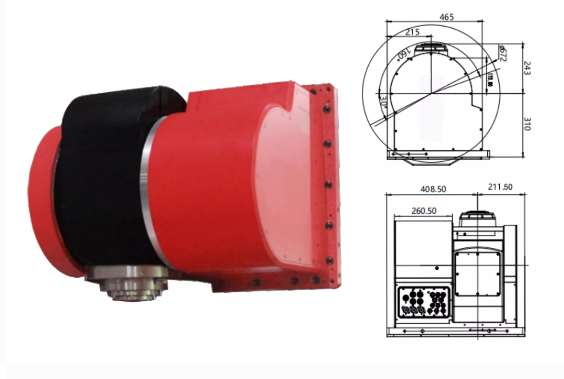

    Шпиндель;
    Технические характеристики шпинделя (диаметр установки/передача) режим) мм 230/Встроенный 230/Встроенный 230/Встроенный 190/Встроенный;
    Конус шпинделя мм A100 A100 A63;
    Максимальная скорость вращения шпинделя об/мин 10000 10000 10000 18000;
    Мощность двигателя шпинделя (непрерывная/S640%) кВт 54/65 54/65 54/65 30/35;
    Крутящий момент двигателя шпинделя (непрерывный/S640%) Н·м 200/230 200/230 200/230 70/85;
    Магазин инструментов;
    Магазин инструментов Производительность Т 50Т 50Т 50Т 50Т;
    Время смены инструмента (Т-Т) С 8 8 8 7;
    Максимальный диаметр инструмента;
    (полный инструмент/пустой инструмент) мм 120/240 120/240 120/240 80/150;
    Максимальная длина инструмента Мм 450 450 450 450;
    Максимальный вес инструмента кг 15 15 15 8;
    Направляющая;
    Направляющая оси X (размер/количество направляющих) мм 65/2 65/2 55/3 55/3;
    Направляющая оси Y (размер/количество направляющих) направляющие) мм 55/3 55/3 45/3 45/3;
    Направляющая оси Z (размер/количество направляющих) мм 55/2 55/2 55/2 55/2
