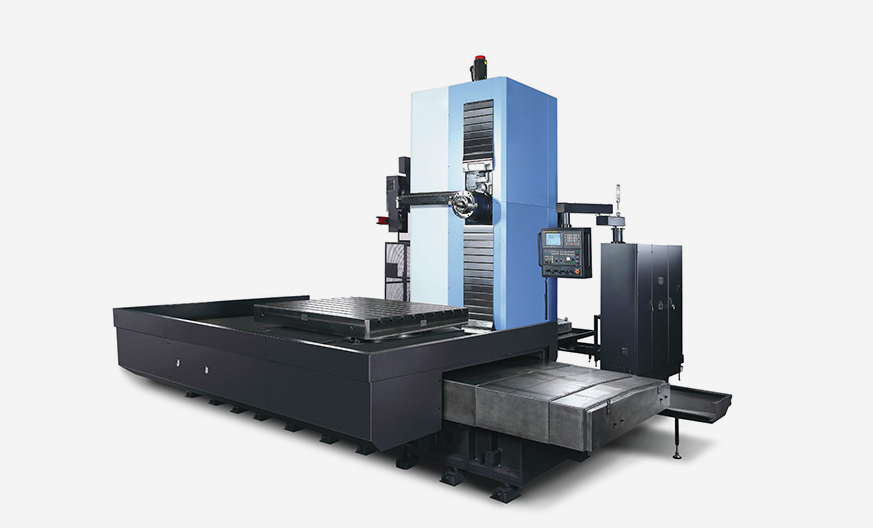

Горизонтально-расточной станок DBC 110S · 110II, DBC 130S · 130II /LII, DBC 160/L, DBC 250LII

Цена по запросу

Rating 5

  • Brand: DOOSAN

Описание:

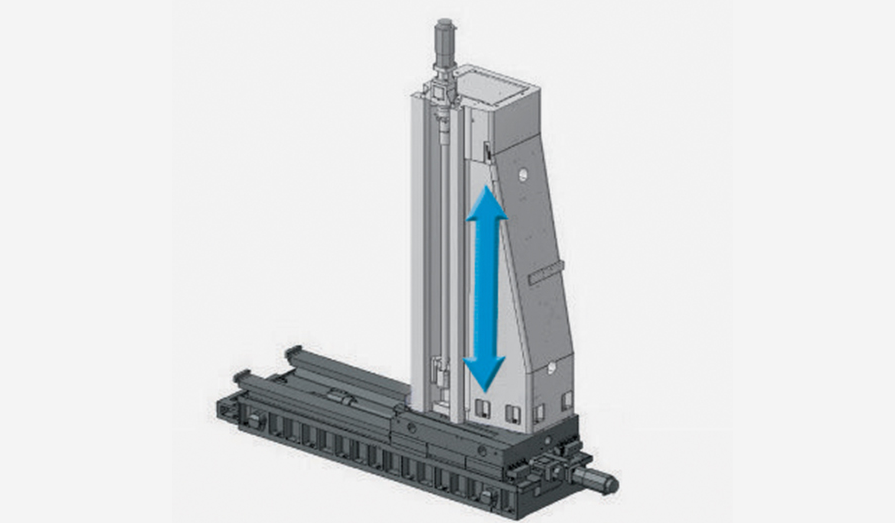

Для повышения производительности обработки крупногабаритных заготовок специалисты завода использовали высокопрочную и высокоточную конструкцию. • Применение высокопрочных коробчатых направляющих, разработанных на основе структурного анализа. • Поворотный стол по оси B, оснащенный стандартными высокоточными энкодерами. • Обеспечивает стабильные характеристики подачи при обработке крупногабаритных заготовок.

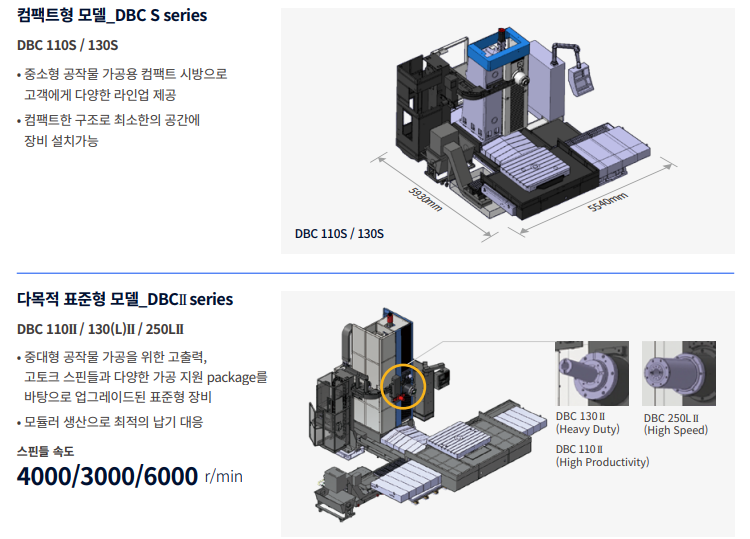

  • Горизонтальный обрабатывающий центр DBC 110S, DBC 130S:

  • Расстояние подачи;
    Ось X, мм: 2000;
    Ось Y, мм: 1500;
    Ось Z, мм: 1200;
    Ось W, мм: 500 600;
    Расстояние от кончика шпинделя до поверхности стола, мм: 0 ~ 1500;
    Расстояние от кончика шпинделя до центра стола, мм: 550 ~ 1750;
    Скорость подачи;
    Быстрая скорость подачи:
    Ось X, Y, Z, м/мин: 12;
    Ось W, м/мин: 6;
    Скорость подачи по осям X, Y, Z, мм/мин: 1 ~ 6000;
    Стол;
    Размер стола, мм: 1400 x 1600;
    Максимальный диаметр обработки;
    мм ø2550 без полуповоротного механизма G;
    мм ø2100 с полуповоротным механизмом G;
    Допустимые параметры Нагрузка;
    1400 x 1600 мм кг 7000 8000 {10000}*;
    1400 x 1800 мм кг;
    1600 x 1800 мм кг;
    1800 x 2000 мм кг ;
    2000 x 2200 мм кг;
    Шпиндель;
    Максимальная скорость вращения шпинделя об/мин 3000 2500;
    Диаметр расточного шпинделя мм 110 130;
    Диаметр шпинделя мм;
    Двигатель шпинделя (30 мин/непрерывно);
    { AMP UP : 15 мин/непрерывно } кВт 26/22 {30/22}* 37/30;
    Автоматическая смена инструмента;
    Устройство смены инструмента;
    Зажим инструмента (шт.) {40 / 60 / 90 / 120}*;
    Тип инструмента MAS403 BT50;
    Максимальный диаметр инструмента мм ø130 / 250 / 400 {ø 600(1)}*;
    Максимальная длина инструмента мм 600;
    Максимальный вес инструмента кг 30;
    Максимальный момент инструмента Н·м 34,3;
    Метод выбора инструмента: фиксированный адрес;
    Требуемая мощность, кВА: 70 75;
    Габариты станка;
    Высота мм 4200 4440;
    Размеры мм 5540 x 5930;
    Вес кг 29000 30000;
    Система управления ЧПУ Fanuc 32i Plus DN Solutions Fanuc i Plus

  • Горизонтальный обрабатывающий центр DBC 110II, DBC 130II, DBC 130LII, DBC 160, DBC 160L, DBC 250LII:

  • Расстояние подачи;
    Ось X, мм 2500 3000 4000 5000 4000;
    Ось Y, мм 2000 2500 3000 2500;
    Ось Z, мм 1500 1600 2000 1600 2000;
    Ось W, мм 550 700 800 500;
    Расстояние от кончика шпинделя до поверхности стола, мм 0 ~ 2000 0 ~ 2500 0 ~ 3000 0 ~ 2500;
    Расстояние от кончика шпинделя до центра стола, мм 550 ~ 2050 700 ~ 2300 700 ~ 2700 850 ~ 2450 850 ~ 2850 770 ~ 2770;
    Скорость подачи;
    Быстрая;
    Скорость подачи;
    Оси X, Y, Z, м/мин 12 10 10 / 8 / 10 {7 / 8 / 10}* 10 / 10 / 10 {8/10/10}(1) 8 / 10 / 10 10 / 8 / 10;
    Ось W, м/мин 6 10;
    Резание;
    Скорость подачи по осям X, Y, Z, мм/мин 1 ~ 6000 1 ~ 4000;
    Стол;
    Размер стола, мм 1400 x 1800 1600 x 1800 {1800 x 2000, 2000 x 2200}* 2000 x 2200 1600 x 1800 {1800 x 2000, 2000 x 2200}*;

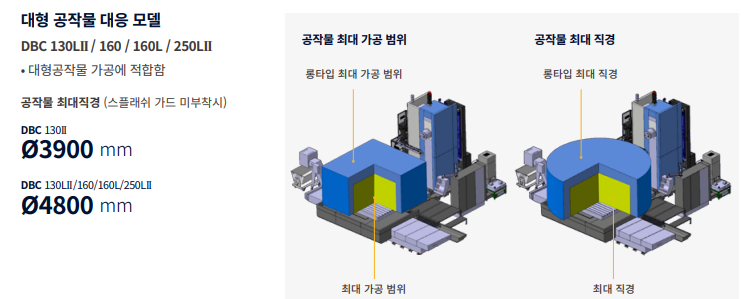

    Макс. диаметр мм без Semi S/G ø3400 ø3900 ø4800 ø4800 ø5000 ø4800;
    При установке Semi S/G мм ø2250 ø3400 ø3400 ø3400 ø3400 ø3400;
    Допустимая нагрузка;
    1400 x 1600 мм кг;
    1400 x 1800 мм кг 10000;
    1600 x 1800 мм кг - 15000 - - 15000;
    1800 x 2000 мм кг - {13000}* {13000;
    20000}* - - {13000}*;
    2000 x 2200 мм кг - {12000}* {12000; 19000}* 20000 {25000}* 20000 {12000}*;
    Шпиндель;
    Максимальная скорость вращения шпинделя об/мин 4000 3000 2000 2000 6000;
    Диаметр расточного шпинделя мм 110 130 160 160;
    Диаметр шпинделя мм - - - 250;
    Двигатель шпинделя (30 мин/непрерывно);
    { AMP UP : 15 мин/непрерывно } кВт 26/22 {30/22}*, {45/37}* 45 / 37 30/22;
    Автоматический Инструмент;
    Устройство смены инструмента;
    Количество держателей инструмента: 40 (60 / 90 / 120)*;
    Тип инструмента: MAS403 BT50;
    Максимальный диаметр инструмента: ø130 / 250 / 400 (ø 600(2))*;
    Максимальная длина инструмента: 600 мм;
    Максимальный вес инструмента: 30 кг;
    Максимальный момент инструмента: 34,3 Н·м;
    Способ выбора инструмента: Фиксированный адрес;
    Потребляемая мощность навесного оборудования: 70 кВА (90 кВА при подключении двигателя мощностью 45 кВт)* 90 70;
    Габаритные размеры станка:;
    Высота: 5070 5070 5570 6150 6650 5570;
    Размеры: 7630 x 6990 8970 x 7640 9970 x 8040 9000 X 7900 10000 x 8300 9970 x 8040;
    Вес кг 36000 43000 48000 {50000}* 49000 51000 48000;
    Система управления ЧПУ F31iB Plus
