Токарный станок с горизонтальной станиной с чпу FB70N, FB80N, FB90N, FB100N (Тайвань)

Цена по запросу (под заказ)

Rating 5

  • Brand:

  • Takang cnc (Тайвань)

Описание:

  • Диаметр обработки над станиной (максимальный):

  • FB70N (1800 мм.), FB80N (2000 мм.), FB90N (2250 мм.), FB100N (2500 мм.)

  • Диаметр обработки над над суппортом:

  • FB70N (1240 мм.), FB80N (1440 мм.), FB90N (1690 мм.), FB100N (1940 мм.)

  • РМЦ:

  • 3000 - 12000 mm (120”) - (480”)

  • Ширина станины:

  • 1345 mm (52.9") /1575 mm (62")

  • Конус и обороты шпинедля:

  • 4 ступени 5 - 400 об/мин / диаметр 210 мм (8,2 дюйма) / A2-15 Дополнительно 4 ступени 4 - 300 об/мин / диаметр 260 мм (10,2 дюйма) / A2-20

  • Инструмент:

  • 4 или 8 позиционный

  • Перемещение по осям:

  • Стандартный ход по осям X/Z (Половина длины) поперечный суппорт 720 мм (28,35 дюйма) / 3000 – 12000 мм (118,11 дюйма - 472,44 дюйма) Ход по осям X/Z (Полная длина) поперечный суппорт 1250 мм (49,2 дюйма) / 2600 – 11600 мм (102,36 дюйма - 456,69 дюйма)

  • Быстрые перемещения по осям:

  • Быстрое перемещение по оси X Диаметр шарикового винта: 5 м/мин диаметр 50 мм (редуктор 1:2) Быстрое перемещение по оси Z Диаметр шарикового винта: 5 м/мин 3-4 м (диаметр 80 мм), 5-6 м (диаметр 100 мм), 7-12 м (реечный привод)

  • Двигатели:

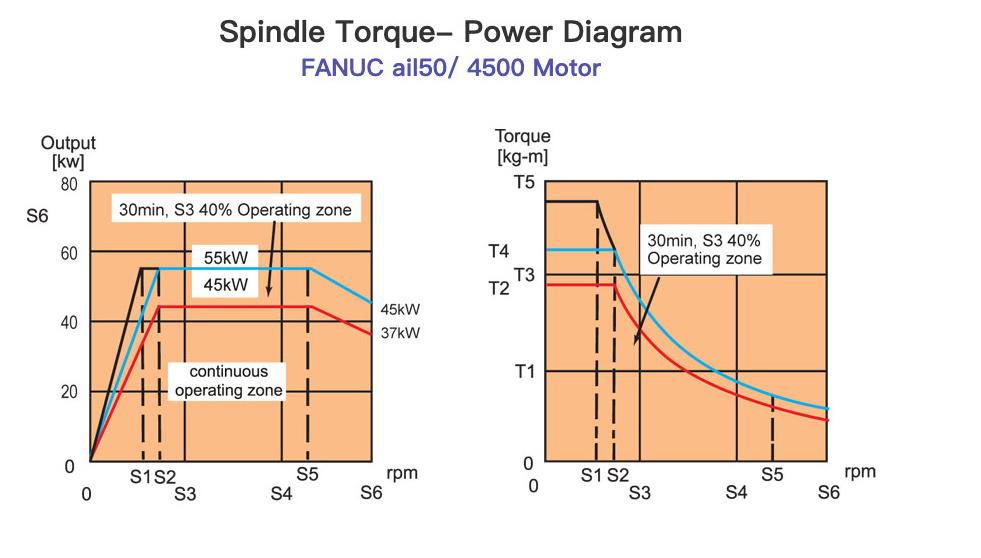

  • Сервомотор оси X FANUC αiF22 4 кВт Сервомотор оси Z FANUC αiF30 7,0 кВт Шпиндельный двигатель FANUC αiI 50 45/55 кВт Двигатель насоса системы охлаждения 1 кВт Двигатель гидравлического насоса 7,5 кВт

  • Задняя бабка:

  • Диаметр пиноли задней бабки 290 мм (11,4 дюйма) Перемещение пиноли задней бабки 300 мм (11,8 дюйма) Центр задней бабки MT 7

  • Вес:

  • FB70N (33000 кг.), FB80N (34500 кг.), FB90N (36000 кг.), FB100N (37000 кг.)

  • Каждый дополнительный вес на длину 1000 мм:

  • 4500 кг.

  • Стандартная комплектация:

  • Система управления и двигатели Fanuc Гидравлическая револьверная головка H4 или V8 Автоматическая система охлаждения, гидравлики и смазки Панель управления, перемещающаяся вместе с седлом Передний (подвижный) и задний брызгозащитный кожух Гидравлическая задняя бабка с вращающейся пинолью Передний и задний конвейер для стружки Рабочее освещение Ящик для инструментов

  • Опции:

  • 1. Гидравлический/ручной патрон 2. Планшайба 3. Люнет 4. Подвижный люнет 5. Прочный расточный держатель инструмента 6. Фрезерная головка 7. Дополнительное отверстие шпинделя и двигатель 8. Ось C и револьверная головка для привода инструмента 9. Маркировка CE 10. Трансформатор
