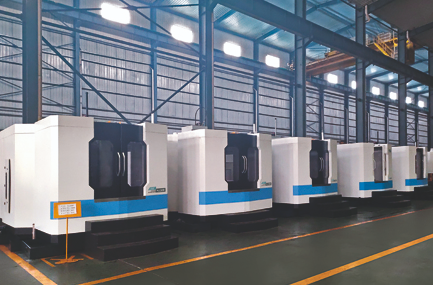

Горизонтальный обрабатывающий центр серии HLC500, HLC500S, HLC630, HLC630S

Цена по запросу

Rating 5

• Brand:

Описание:

• Горизонтальный обрабатывающий центр серии HLC500, HLC500S, HLC630, HLC630S:

• Размер стола (мм) 500x6C0 500×600 630×630 630×700;
  Максимальный вес загрузки (кг) 500 600 1500 950;
  Разделение стола (°) 1 ° x360/0. .001° непрерывный;
  1 ° x360/0. .001° непрерывный;
  1 ° x360/0. .001° непрерывный;
  1 ° x360/0. .001° непрерывный;
  Количество-ширина x расстояние (мм) 6x14x80 6x14x80 5x18x125 5x18x125;
  Перемещение по оси XY/ Z (мм) 800/600/600 800/6201600 1000/800/900 1050/750/900;
  Высокая скорость (X / Y / Z), м/мин 20/15/20 20/15/20 20/15/20 20/15/20;
  Скорость резания X Y Z (мм/мин) 1-8000 1-8000 1-8000 1-8000;
  Расстояние от оси шпинделя до поверхности стола (мм) 50-650 40-640 0-800 120-870;
  Расстояние от носа шпинделя до центра стола (мм) 150-750 185 ~ 785 (BT40) 158-758 (BT50) 200~1100 130~1030;
  Частота вращения шпинделя ( об / мин ) 6000 6000/8000 6000 6000;
  Мощность шпинделя (кВт) 11/15 11/15 15/18.5 15/18.5;
  Тип держателя инструмента BT50 BT50 BT50 BT5O;
  Выдвижной штифт BT50 ~ 45 ° BT40-45° BT50 ~ 45 ° BT50-45° BT50-45°;
  Удержание мощности ATC 24;32/40 24;32/40 24;32/40 24;32/40;
  Время смены инструмента 3.5 3.5 3.5 3.5;
  Максимальный вес инструмента (кг) 25 25 25 25;
  Максимальный диаметр инструмента (мм) Φ110/Φ220 Φ110/Φ220 Φ110/Φ220 Φ110/Φ220;
  Давление воздуха (МПа) 0.6~0.8 0.6~0.8 0.6~0.8 0.6~0.8;
  Вес станка (кг) 10800 121500 13000 13500;
  Габаритные размеры станка (Д x Ш x В) , мм 3800x3000x 3020 3800x 2800x 2900 4300x 3150x 3800 4300x 3150x 3600

• Горизонтальный обрабатывающий центр серии HLC1000 HLC1000S HLC1250 HLC1500:

• Размер стола (мм) 800×800 1000×1000 1000×1000 1250×1250 1500×1500;
  Максимальный вес загрузки (кг) 2000/3000 5000 1500 7000/5000 8000;
  Разделение стола (°):
  1 ° x360/0. .001° непрерывный;
  1 ° x360/0. .001° непрерывный;
  1 ° x360/0. .001° непрерывный;
  1 ° x360/0. .001° непрерывный;
  1 ° x360/0. .001° непрерывный;
  Количество-ширина x расстояние (мм): 5x22x160 7x22x130 7x22x130 7x22x150 5x28x275;
  Перемещение по оси XY/ Z (мм) 1200/900/900 1800/1400/1400 1600/1000/1000 1800/1400/1400 2500/1500/2000;
  Высокая скорость (X / Y / Z), м/мин 20/15/20 16/12/16 16/12/16 16/12/16 9/9/9;
  Скорость резания X Y Z (мм/мин) 1-8000 1-~5000 1-5000 1-5000 1-5000;
  Расстояние от оси шпинделя до поверхности стола (мм) 0-900 0~1400 120~1120 0~1400 50~1550;
  Расстояние от носа шпинделя до центра стола (мм) 200~1100 250~1650 200~1200 250~1650 610~2610;
  Частота вращения шпинделя ( об / мин ) 6000 6000 6000 6000 6000;
  Мощность шпинделя (кВт) 15/18.5 18.5/22 18.5/22 18.5/22 18.5/22;
  Тип держателя инструмента BT50 BT50 BT50 BT50 BT50;
  Выдвижной штифт BT50 ~ 45 ° BT50 ~ 45 ° BT50 ~ 45 ° BT50 ~ 45 ° BT50 ~ 45 °;
  Удержание мощности ATC 24;32/40 30;3240 30;3240 30;3240 30;3240;
  Время смены инструмента 3.5 7.5 7.5 7.5 7.5;
  Максимальный вес инструмента (кг) 25 25 25 25 25;
  Максимальный диаметр инструмента (мм) Φ110/Φ220 Φ125/Φ240 Φ125/Φ240 Φ125/Φ240 Φ125/Φ240;
  Давление воздуха (МПа) 0.6~0.8 0.6~0.8 0.6~0.8 0.6~0.8 0.6~0.8;
  Вес станка (кг) 14000 26000 20000 28000 34000;
  Габаритные размеры станка (Д x Ш x В) , мм 4300x3150x3900 7400x 5900x 3820 6400x 5500x 3820 7400x5900x 3820 8200x6900x5000

• Горизонтальный обрабатывающий центр серии HLC1000 HLC1000S HLC1250 HLC1500:

• Размер стола (мм) 630×700 630×630;
  Таблица gty 2 2;
  Тип деления стола (°) 1 ° x360/0,001° 1 ° x360/0,001°;
  Максимальный вес загрузки (кг) 950×2 800×2;
  Количество-ширина x расстояние (мм) 5x18x125 5x18x125;
  Максимальный размер обрабатываемой детали (мм) Φ960×800 Φ1000×900;
  перемещение по 3 осям (X / Y / Z) (мм) 1050/750/900 1100/800/1100;
  3-осевая скорость подачи (м/мин) 20 24;
  Расстояние от оси шпинделя до поверхности стола (мм) 0~750 50~850;
  Расстояние от носа шпинделя до центра стола (мм) 130~1030 125~1225;
  Конический шпиндель BT50 BT50;
  Максимальная скорость вращения шпинделя (об/мин) 6000 6000;
  Мощность главного двигателя (кВт) 15/18.5 15/18.5;
  Тип ATC, производительность инструмента дисковый тип 30T (дополнительно: цепной тип 32T/40T);
  Точность позиционирования 3 aixs / Точность повторного позиционирования (мм) 0.018/0.010 0.015/0.008;
  Точность деления стола/ Повторная точность 15/5 10/3
