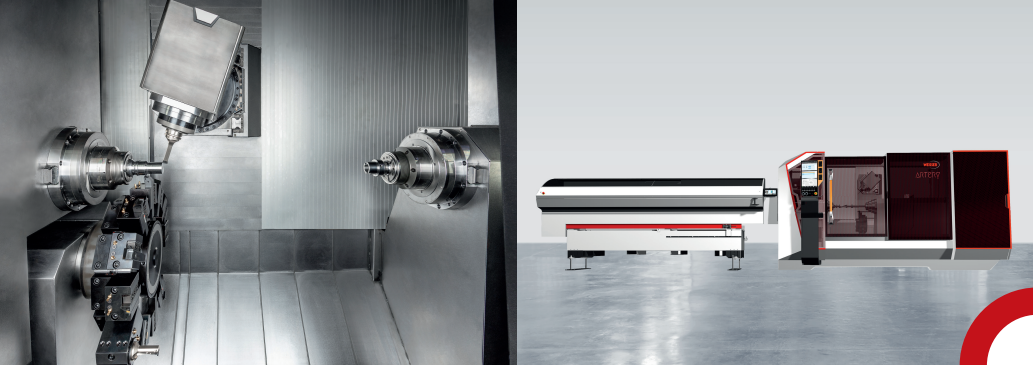

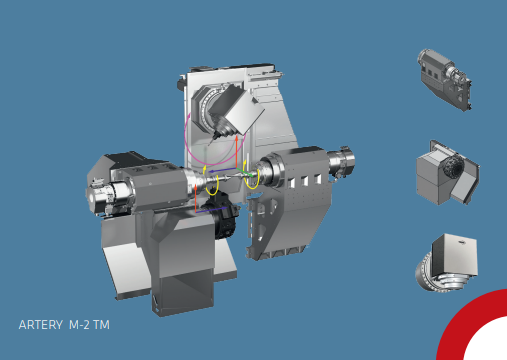

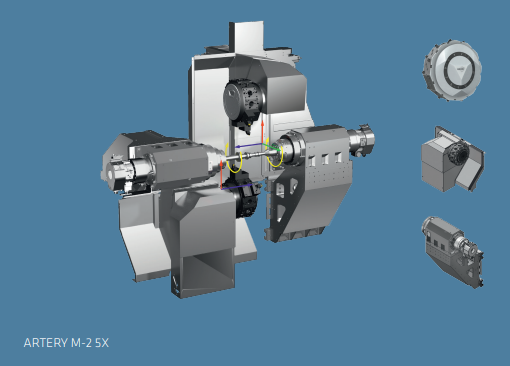

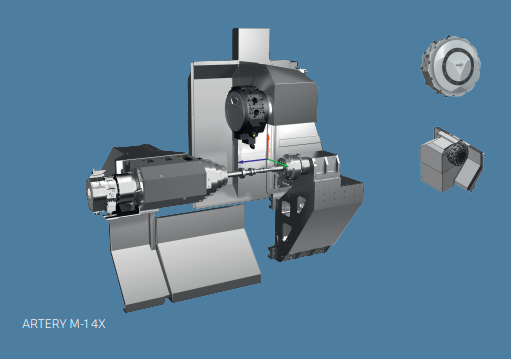

Токарно - фрезерный обрабатывающий центр WEISSER ARTERY M1-4X; M2-5X; M-2 TM
Цена по запросу (под заказ)
Rating 5
-
Brand: WEISSER (Германия)
-
Описание:
Параллельная токарная обработка или токарно-фрезерная обработка;
Удобная, функциональная конструкция;
Большая рабочая зона при компактных габаритах;
Оптимизированная по вибрациям конструкция;
Удобный доступ к всем необходимым компонентам;

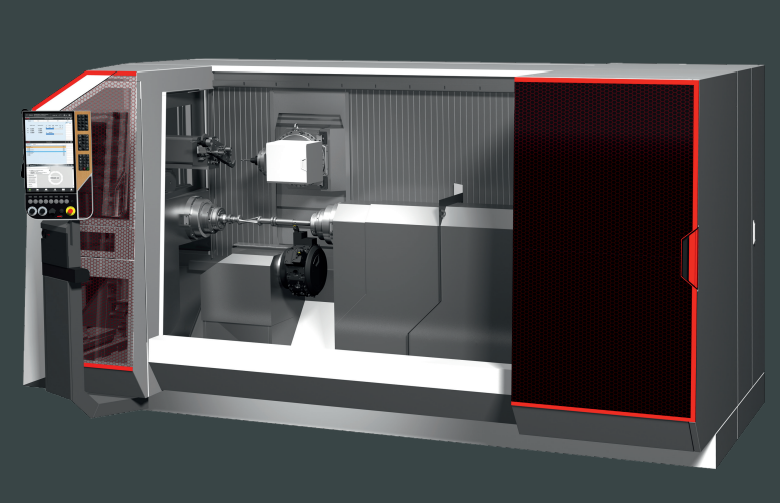

Просторная поворотная панель управления;

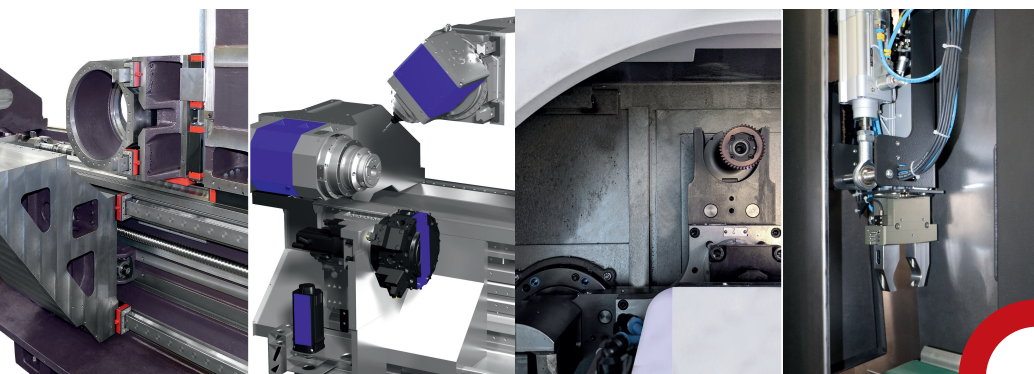

Литая конструкция с виброгашением;

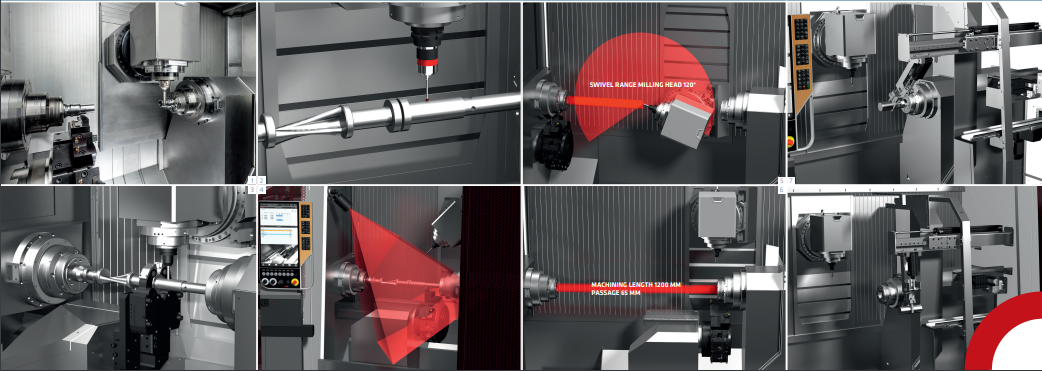

Длинная ось Z для обработки длиной 1200 мм;

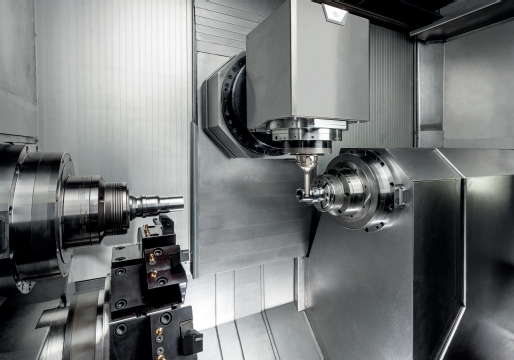

Ось Y (+130/-80 мм) с осью B и фрезерным шпинделем (HSK-T 63);
Компактный картриджный фрезерный шпиндель (ось B);
Фрезерный шпиндель с макс. 20 000 об/мин, мощностью до 20 кВт, 100 Нм;
Цепной магазин на 38/102 картриджа; Высокоскоростная смена инструмента;
Полная обработка из прутков;
Высокая стабильность и точность обработки заготовок;
Идентичные главный и контршпиндель.
-
Длина токарной обработки:
-
1200 мм.
-
Диаметр патрона:
-
до 350 мм.
-
Технические характеристики:
-
Максимальная сила подачи по осям W/X/Y/Z (25 % CDF) кН 7,5 / 7,5 / 7,5 / 7,5;
Рабочий ход по оси X (верхний / нижний) мм 200 / 200; 200 / 200; 500 / 200;
Рабочий ход по оси Y мм 210 (+130 / -80);
Рабочий ход по оси Z (верхний / нижний) мм 1100 / 1200; 1100 / 1200; 1200 / 1200;
Максимальная скорость перемещения по осям W/X/Y/Z м/мин 45 / 40 / 40 / 45;
Диаметр шариковинтовой передачи по осям W/X/Y/Z мм 40 / 40 / 40 / 40;
Профильная направляющая Ш/Х/Й/З мм 45 / 45 / 45 / 45 ;
Диаметр вылета инструмента мм 700 ;
Макс. пиковое расстояние мм 1200 ;
Главный шпиндель / Контршпиндель
Диаметр подшипника шпинделя мм 120 (160) ;
Диаметр шпинделя мм 65 (105) ;
Диаметр отверстия шпинделя мм 80 (120) ;
Фланец шпинделя / головка шпинделя DIN55026 A6 (A8) ;
Мощность привода 100 % CDF кВт 22 (48) ;
Мощность привода 40 % CDF кВт 24 (52) ;
Номинальная частота вращения 1400 об/мин (780) ;
Макс. частота вращения 5700 об/мин (3200) ;
Крутящий момент 100 % CDF Нм 150 (585) ;
Крутящий момент 40 % CDF Нм 191 (795);
Разрешение по оси C градусы 0,001;
Задняя бабка (опционально вместо контршпинделя);
Крепление вала DIN228 MK5;
Усилие прессования кН 7,5;
Макс. скорость вращения 4500 об/мин
-
Инструмент:
-
Верхняя часть держателя инструмента: Инструментальная система, 12-инструментальный револьвер; 12-инструментальный револьвер; Фрезерный шпиндель;
Держатель инструмента BMT 65s / VDI40; BMT 65s / VDI40; HSK T63 (Capto C6);
Макс. скорость вращения: 6000 об/мин, крутящий момент 10000 об/мин, скорость вращения BMT / 12000 об/мин, скорость вращения VDI; 6000 об/мин, крутящий момент 10000 об/мин, скорость вращения BMT / 12000 об/мин, скорость вращения VDI; 12000 об/мин (20000 об/мин);
Макс. мощность привода (25% CDF) кВт, крутящий момент 28,5 об/мин, скорость вращения 23,5 об/мин;
Крутящий момент 28,5 об/мин, скорость вращения 23,5 об/мин; 20 об/мин;
Макс. крутящий момент (25% CDF) Нм, крутящий момент 70 об/мин, крутящий момент BMT / 85 об/мин, скорость вращения VDI;
Скорость вращения 56 об/мин; 70 BMT / 85 VDI крутящий момент; 56 скоростной привод; 115
Диапазон поворота по оси B в градусах: ±120
Носитель инструмента: верхний
Система инструмента - инструментальный револьвер 12-позиций;
Держатель инструмента - BMT 65s / VDI40; BMT 65s / VDI40;
Макс. скорость вращения - 6000 об/мин крутящий момент, 10000 об/мин BMT / 12000 об/мин VDI; 6000 об/мин крутящий момент, 10000 об/мин BMT / 12000 об/мин VDI;
Макс. мощность привода (25% CDF) кВт - 28,5 об/мин крутящий момент;
23,5 об/мин скоростной привод;
28,5 об/мин крутящий момент;
23,5 об/мин скоростной привод;
Макс. Крутящий момент (25% CDF) Нм - 70 BMT / 85 VDI;
56-скоростной привод;
70 BMT / 85 VDI;
56-скоростной привод;
Инструментальный магазин;
Инструментальная система DIN69893 HSK T63 (Capto C6);
Количество мест в инструментальном магазине: 102;
Макс. вес инструмента: 8 кг;
Время обработки стружки: ок. 8,5 с
