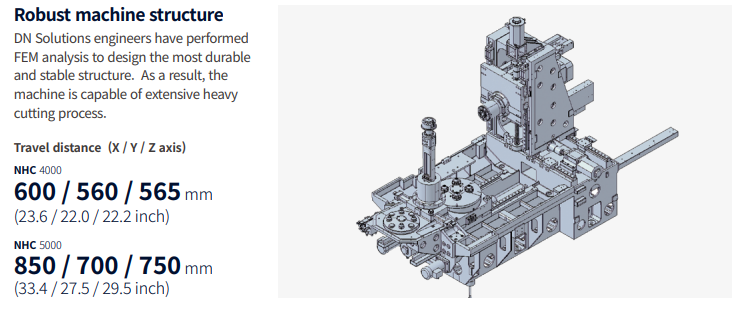

Расстояние перемещения:
Ось X, мм (дюймы) 600 (23,6) 850 (33,5);
Ось Y, мм (дюймы) 560 (22) 700 (27,6);
Ось Z, мм (дюймы) 565 (22,2) 750 (29,5);
Расстояние от вершины шпинделя до центра стола, мм (дюймы) 150 ~ 715 (5,9 ~ 28,1) 150 ~ 900 (5,9 ~ 35,4);
Расстояние от центра шпинделя до верхней части стола, мм (дюймы) 50 ~ 610 (1,9 ~ 24) 50 ~ 750 (1,9 ~ 29,5);

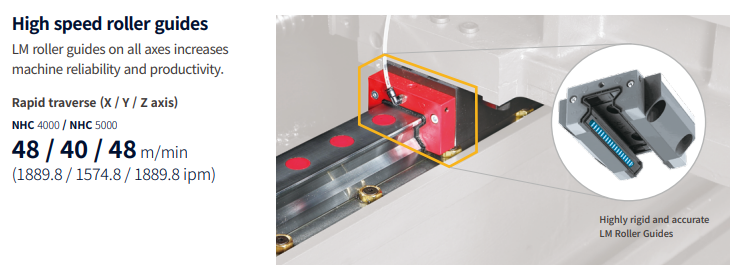

Скорость быстрой подачи;
Ось X, м/мин (дюйм/мин) 48 (1889,8);
Ось Y, м/мин (дюйм/мин) 40 (1574,8);
Ось Z, м/мин (дюйм/мин) 48 (1889,8);
Скорость подачи резания, мм/мин (дюйм/мин) 20000 (787,4);
Тип поддона 24-M16 X P2.0;
Угол индексации поддона, град 1 {0,001};
Максимальная грузоподъемность, кг (фунты) 400 (881,8) 500 (1102,3);
Максимальный размер заготовки, мм (дюймы) 600 x 800 (23,6 x 31,5) 800 x 900 (31,5 x 35,4);
Размер поддона, мм (дюймы) 400 x 400 (15,7 x 15,7) 500 x 500 (19,7 x 19,7);

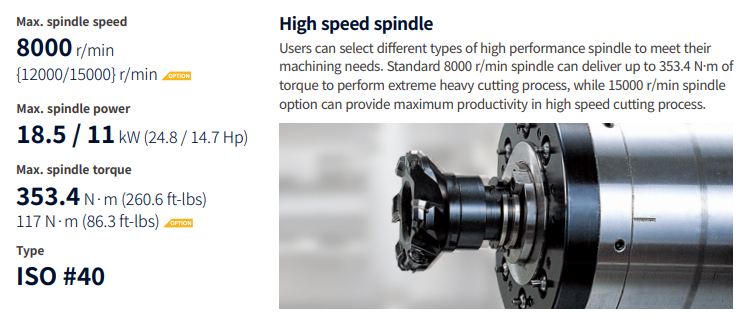

Шпиндель;

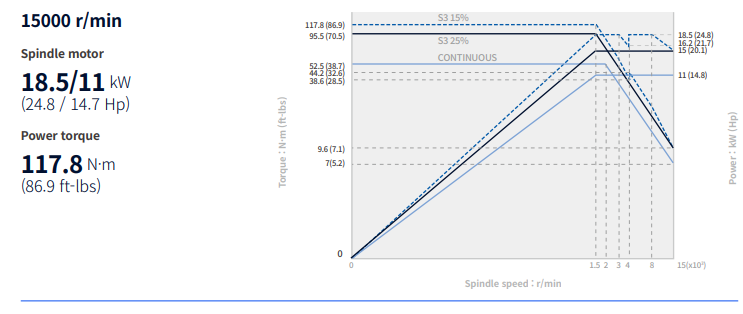

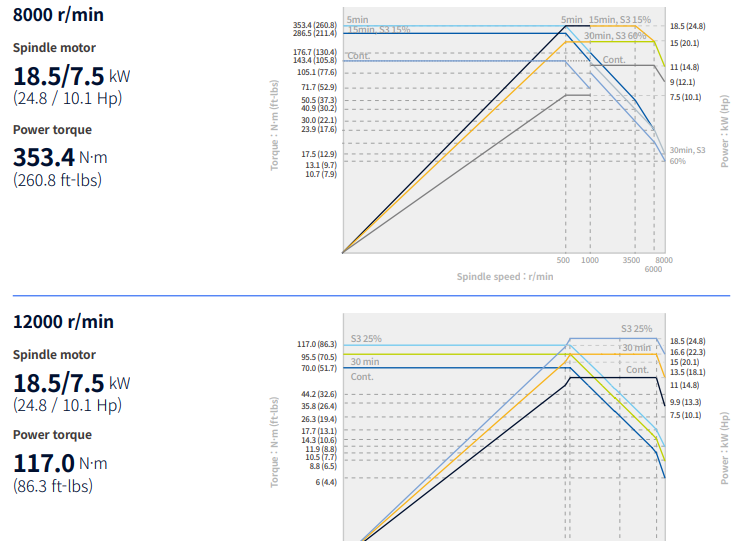

Макс. Скорость вращения шпинделя об/мин 8000 {12000, 15000};
Технические характеристики ISO #40, конусность 7/24;
Макс. крутящий момент Н·м (фунт-фут) 353,4 {117} (260,6 {86,3});

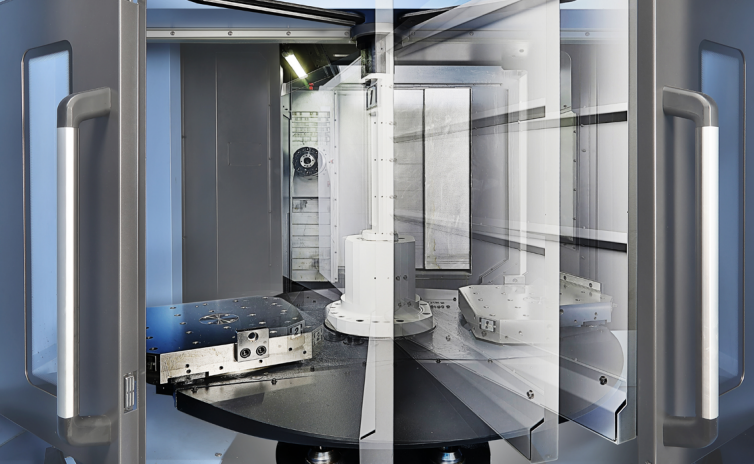

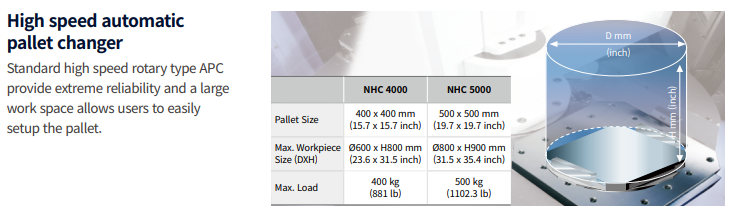

Автоматическая смена паллет;
Сменщик (APC);
Количество паллет по шт. 2;
Время смены паллет с 8 8,5;
Автоматическая смена инструментов;
Сменщик
(ATC);
Тип хвостовика инструмента BT40 {CAT40 / DIN 40 / HSK-A63};
Вместимость хранилища инструментов
шт. 40 {60 / 80 / 120};
Тип матрицы шт. {170 / 262};
Макс. диаметр инструмента;
Без соседнего инструмента мм (дюйм) 75 (2,9);
С соседним инструментом мм (дюйм) 140 (5,5);
Макс. Длина инструмента, мм (дюйм) 300 (11,8) 400 (15,7);
Максимальный вес инструмента, кг (фунт) 10 (22);
Макс. Момент инструмента Н·м (фунт-фут) 11,8 (8,7);
Время смены инструмента (Т-Т-Т, вес инструмента менее 7,5 кг) с 1,5;
Время смены инструмента (С-Т-С, вес инструмента менее 7,5 кг) с 4;
Мощность двигателя шпиндельного двигателя кВт (л.с.) 18,5 / 11 (24,8 / 14,7);
Источник питания;
Потребляемая мощность кВА 65,52;
Давление сжатого воздуха МПа (фунт/кв. дюйм) 0,54 (78,3);
Емкость бака охлаждающей жидкости л (галлоны) 550 (145,3) 640 (169,1);
Емкость бака для смазки л (галлоны) 1,4 (0,37);
Габариты;
Высота мм (дюймы) 2760 (108,7) 3017 (118,8);
Длина мм (дюйм) 5356 (210,9) 5940 (233,9);
Ширина мм (дюйм) 2259 (88,9) 2678 (105,4);
Вес кг (фунт) 11000 (24250,8) 12500 (27557,8)
