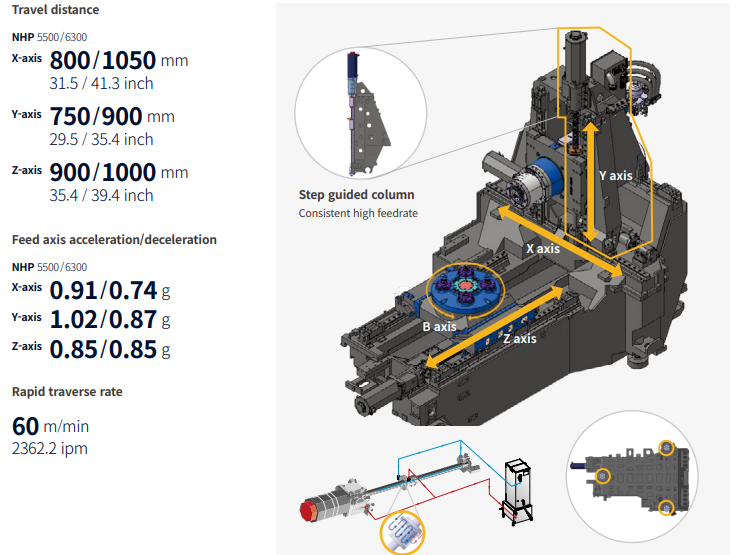

Расстояние перемещения:
Ось X, мм (дюймы) 800 (31,5) 1050 (41,3);
Ось Y, мм (дюймы) 750 (29,5) 900 (35,4);
Ось Z, мм (дюймы) 900 (35,4) 1000 (39,4);
Расстояние от вершины шпинделя до центра стола, мм (дюймы) 100~1000 (3,9~39,4) 100~1000 (3,9~39,4);
Расстояние от центра шпинделя до верхней части стола, мм (дюймы) 100~850 (3,9~33,5) 75 ~ 1075 (3,0 ~ 42,3);
Скорость быстрой подачи:
Ось X, м/мин (дюйм/мин) 60 (2362,2) 60 (2362,2);
Ось Y, м/мин (дюйм/мин) 60 (2362.2) 60 (2362.2);
Ось Z, м/мин (уд/мин) 60 (2362.2) 60 (2362.2);
Скорость подачи резки, мм/мин (уд/мин) 30000 (1181.1) 30000 (1181.1);
Тип поддона 24-M16xP2.0 24-M16xP2.0;

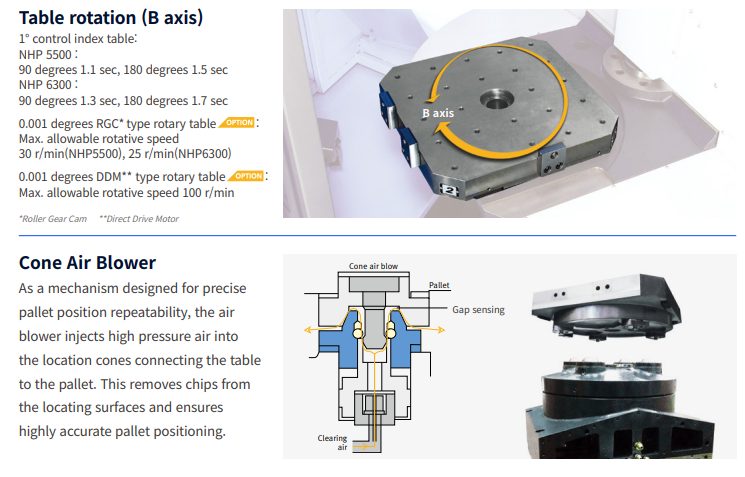

Угол индексации поддона, град. 1 {0.001(DD, RGC)} 1 {0.001(DD, RGC)};
Макс. грузоподъемность, кг (фунты) 800 {1000} (1763.7 {2204.6}) 1500 (3306.9);

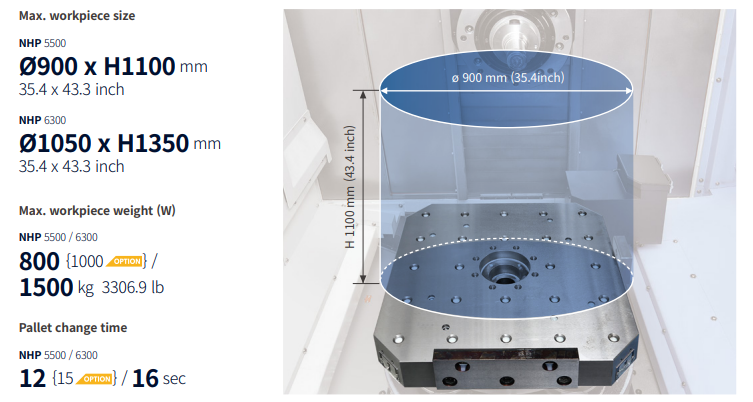

Макс. Размер заготовки, мм (дюймы): Ø900 x 1100 (35,4 x 43,3) Ø1050 x 1350h (Ø41,3 x 53,1h);

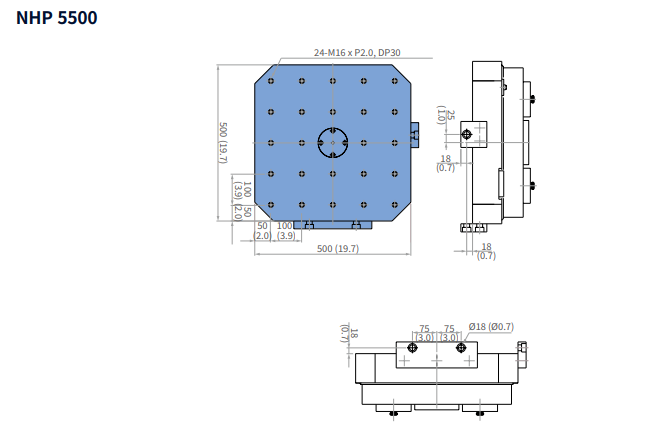

Размер поддона, мм (дюймы): 500 x 500 (19,7 x 19,7) 630 x 630 (24,8 x 24,8);

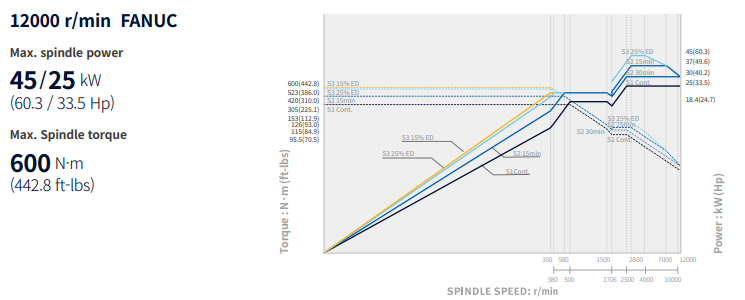

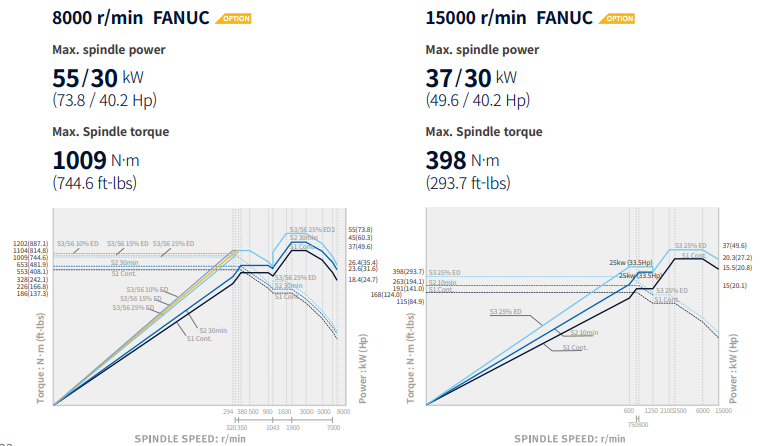

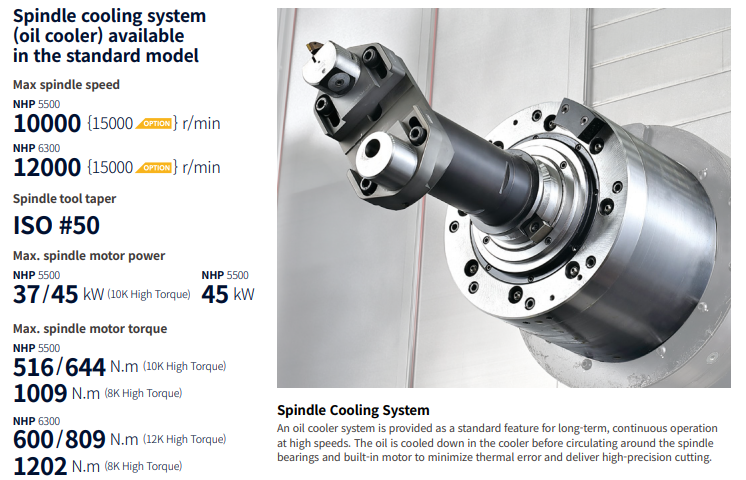

Максимальная скорость вращения шпинделя, об/мин: 10000 {10000, 8000, 15000} 12000 {8000, 15000};
Конус ISO #50, 7/24;
Макс. Крутящий момент Н·м (фунт-фут) 516 (380,6) {644, 1009, 398 (475,3, 744,6, 293,7)}
600 (442,8) {1202, 398 (887,1, 293,7)};
Количество паллет по 2, 2;
Время смены паллет 12, 16;
Угол индексации APC (вращение) град 90, 90;
Тип хвостовика инструмента BT50 {CAT50,DIN50,HSK-A100} BT50 {CAT50,DIN50,HSK-A100};

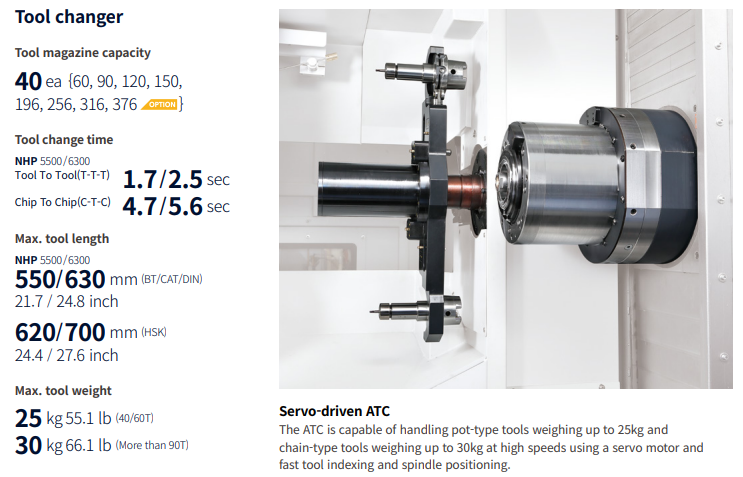

Вместимость хранилища инструментов:
Тип емкости по 40 {60} 40 {60};
Тип цепи по 90, 120, 150} {90, 120, 150};
Тип матрицы ea {196, 256, 316, 376} {196, 256, 316, 376};
Макс. диаметр инструмента:
С соседним инструментом мм (дюйм) 125 (4,9) (тип "Бачок");
130 (5,1) (тип "Цепь/Матрица");
125 (4,9) (тип "Бачок")
130 (5,1) (тип "Цепь/Матрица")
Без соседнего инструмента мм (дюйм) 320 (12,6) 320 (12,6);
Макс. длина инструмента мм (дюйм) 550 (21,7) (BT/CAT/DIN) 620 (24,4) (HSK) 630 (24,8) (BT/CAT/DIN),
700 (27,6) (HSK);
Макс. Вес инструмента, кг (фунты) 25 {30} (55,1 {66,1}) 25 {30};
Макс. Момент инструмента Н·м (фунт-фут) 34,3 (25,3) 34,3;
Время смены инструмента (от инструмента к инструменту, инструментов) с 1,7 (менее 12 кг) 1,7 (менее 12 кг);
Время смены инструмента (от стружки к стружке) с 4,7 (менее 12 кг) 5,1 (менее 12 кг);

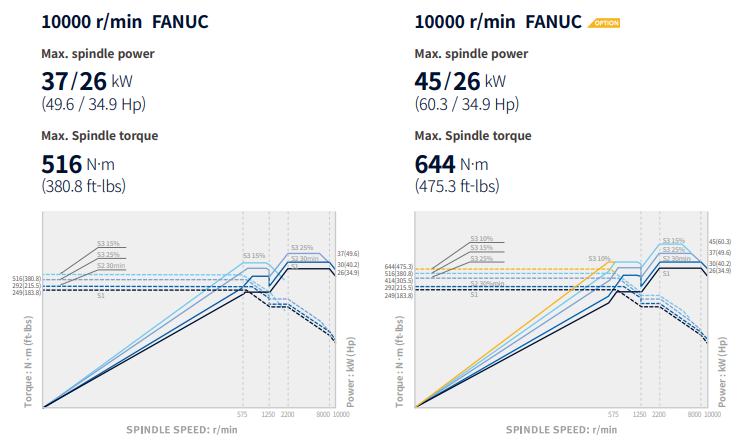

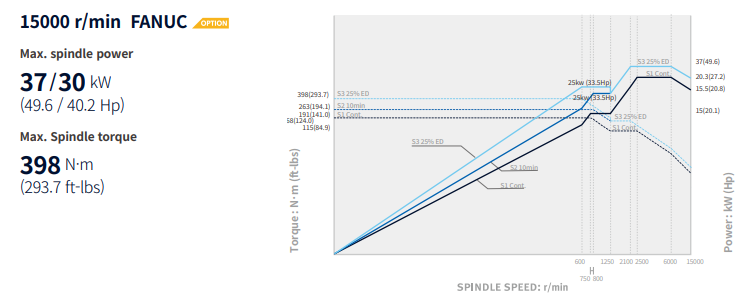

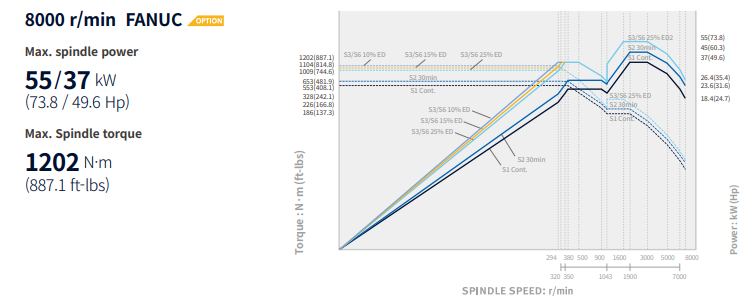

Мощность шпиндельного двигателя кВт (л.с.) 37/26, 45/26, 55/30, 37/30
(49,6/34,9, 60,3/34,9, 73,8/40,2, 49,6/40,2)
45/25, 55/37, 37/30
(60,3/33,5, 73,8/49,6, 49,6/40,2);
Потребляемая мощность, кВА 66,99 79,58;
Давление сжатого воздуха, МПа 0,54 0,54;
Объем бака для охлаждающей жидкости, л 1100 1100;
Объем бака для смазки, л 1,4 1,4;
Высота, мм (дюйм) 3199 (125,9) 3540 (139,4);
Длина, мм (дюйм) 6389 (251,5) (Длина с задним конвейером) 6850 (269,7);
Ширина, мм (дюйм) 3375 (132,9) 3775 (148,6);
Вес, кг (фунт) 14000 (30864,3) 18000 (39682,6)
