Модели: TPX6111B TPX6111B/2 TPX6111B/3 TPX6113 TPX6113/2 T(P)X6211 T(P)X6213
TPX6111B TPX6111B/2 TPX6111B/3 TPX6113 TPX6113/2 T(P)X6211 T(P)X6213;
Диаметр шпинделя мм 110 110 110 130 130 110 130;
ШпиндельКоническое отверстие 一 Морзе 6 Морзе 6 Морзе 6 Метрическая система 80 Метрическая система 80 Морзе 6 Метрическая система 80;
Макс. крутящий момент шпинделя Нм 1225 1225 1225 3136 3136 1225 3136;
Макс. осевое сопротивление шпинделя Н 12250 12250 12250 31360 31360 12250 31360;
Уровень скорости шпинделя 一 22 22 22 24 24 22 24;
Диапазон скоростей шпинделя об/мин 8-1000 8-1000 8-1000 4-800 4-800 8-1000 4-800;
Мощность главного двигателя кВт 7.5 7.5 7.5 15 15 7.5 15;
Максимальный крутящий момент торцевой головки Нм 1960 1960 1960 4900 4900 1960 4900;
Диаметр торцевой головки мм 2600 2600 2600 2750 2750 2600 2750;
Диапазон скорости вращения головки об/мин 4-200 4-200 4-200 2.5-125 2.5-125 4-200 2.5-125;
Количество оборотов головки 一 18 18 18 18 18 18 18;
Размер(длина×ширина) мм 1100×960 1100×960 1250×1100 1600×1400 1800×1600 Специальные аксессуары Специальные аксессуары;
Макс. грузоподъемность кг 2500 2500 2500 8000 10000 一 一;
Размер Т-образного паза мм 22 22 22 28 28 一 一;
Количество Т-образных пазов 一 7 7 7 9 11 一 一;

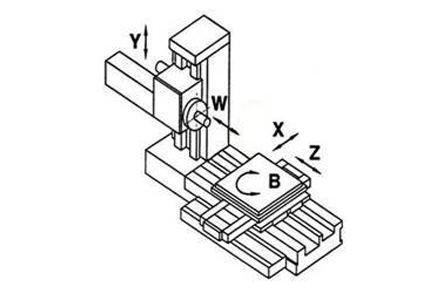

Перемещение по оси X мм 900 1250 1600 1600 2000 2000(Доступны индивидуальные длины.) 1750(Доступны индивидуальные длины.);
Перемещение по оси Y мм 900 900 1200 1400 1800 1600 1600/2000/2500;
Перемещение по оси Z мм 1400 1400 140 2000 2000 一 ;
Перемещение по оси W (перемещение шпинделя) мм 600 600 600 900 900 600 900;
Перемещение по оси U (перемещение ползуна торцевой головки) мм 180 180 180 250 250 180 250;
Угол поворота оси B ° 360 360 360 360 360 一 一;
Мин. расстояние от центра шпинделя до поверхности рабочего стола мм 0 0 0 0 0 一 一;
Быстрая скорость мм/min X/Y/Z/W:2500 X/Y/Z/W:2500 X/Y/Z/W:2500 X/Y/Z/W:2500 X/Y/Z/W:2500 X/Y/Z/W:2500 X/Y/Z/W:2500;
Диапазон подачи каждой оси за оборот шпинделя мм/rev 0.046/0.01-188;
(X/Y/Z/W) 0046/001-1.88;
(X/Y/Z/W) 0.046/0.01-1.88;
(X/Y/Z/W) 0.05-8/0.01-2;
(X/Y/Z/W) 0.05-8/0.01-2;
(X/Y/Z/W) 0.04-6/0.01-1.88;
(X/Y/Z/W) 0.05-8/0.01-2;
(X/Y/Z/W);
Точность:
Точность показаний линейной измерительной системы (X/Y/Z) (опционально: измерение по оси Z) мм 0.005 0.005 0.005 0.005 0.005 0.005 0.005;
Точность показаний системы измерения угла оси B (необязательные пользователи измерения оси B) 一 0.001 0.001 0.001 0.001 0.001 一 一;
Габаритные размеры (Д×Ш×В) мм 4910×2454×2750 430×2870×2750 5028×3359×3079 606×3647×3442 7030×46×3800 Согласно спецификации Согласно спецификации;
Масса кг 11500 13000 14000 24000 28000;
Стандартное оборудование Конусное отверстие шпинделя 7：24 50# Конусное отверстие шпинделя 7：24 50# Конусное отверстие шпинделя 7：24 50# Конусное отверстие шпинделя 7：24 50# Конусное отверстие шпинделя 7：24 50# Конусное отверстие шпинделя 7：24 50# Конусное отверстие шпинделя 7：24 50#;
Цифровой дисплей DRO оси XY;
Конусное отверстие шпинделя можно выбрать в соответствии с потребностями заказчика - дополнительное оборудование;
Цифровой дисплей DRO оси B - дополнительное оборудование
