Шпиндель:
Диаметр мм φ130; φ130;
Конусность:
Метрическая 80 (ISO7:24No50);
Метрическая 80 (ISO7:24No50);
Максимальный крутящий момент Н·м 3136; 3136;
Максимальное осевое усилие Н 31360; 31360;
Настройки скорости 24; 24;
Диапазон скоростей об/мин 4-800; 4-800;
Мощность главного двигателя кВт 15; 15;

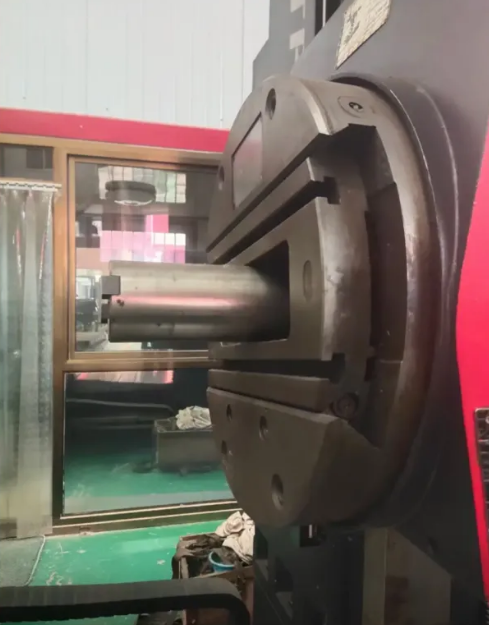

Торцевая плита:
Максимальный крутящий момент Н·м 4900; 4900;
Диаметр мм Φ750; Φ750;
Диапазон скоростей об/мин 2,5-125; 2,5-125;
Скорость Настройки 18; 18;

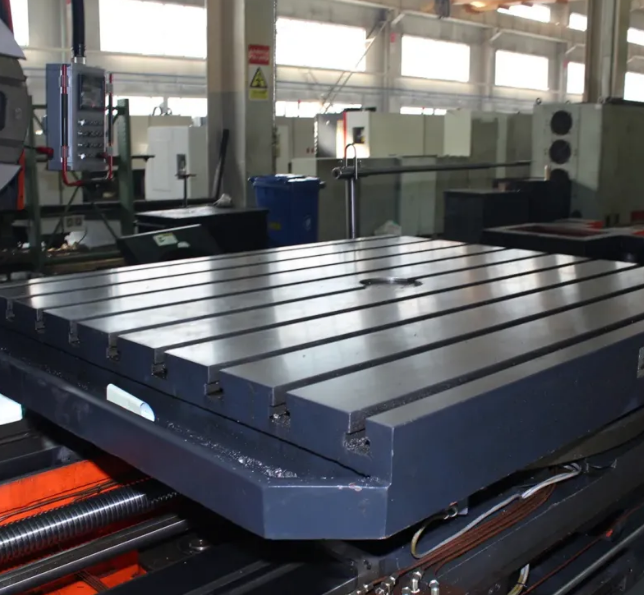

Рабочий стол:
Размеры мм 1600x1400; 1600x1400;
Максимальная нагрузка кг 8000; 10000;
Размер Т-образного паза мм 28; 28;
Количество Т-образных пазов 9; 11;
Диапазон обработки:
Максимальное перемещение по оси X мм 1600; 2000;
Максимальное перемещение по оси Y мм 1400; 1800s;
Максимальное перемещение по оси Z мм 2000; 2000;
Максимальное перемещение по оси W (шпиндель) мм 900; 900;
Максимальное перемещение по оси U (направляющая торцевой пластины) мм 250; 250;
Угол поворота по оси B ° 360; 360;
Минимальное расстояние между осевой линией шпинделя и рабочим столом мм 0; 0;
Подача:
Быстрая Поворот мм/мин X/Y/Z/Ш: 2500; X/Y/Z/Ш: 2500;
Диапазон подачи оси на каждый оборот шпинделя мм/об 0,05-8/0,01-2 (X/Y/Z/Ш); 0,05-8/0,01-2 (X/Y/Z/Ш);
Точность:
Точность линейного измерения (ось X/Y/Z) мм 0,005; 0,005;
Точность линейного измерения (ось B) °0,001; 0,001;
Общие характеристики:
Размеры (Д×Ш×В) мм 6995x3647x3442; 7030x4665x3800;
Вес станка кг 24000; 28000;
