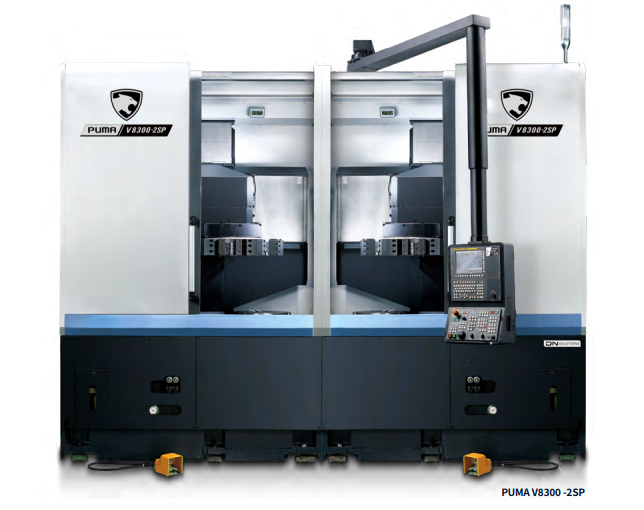

Производительность;

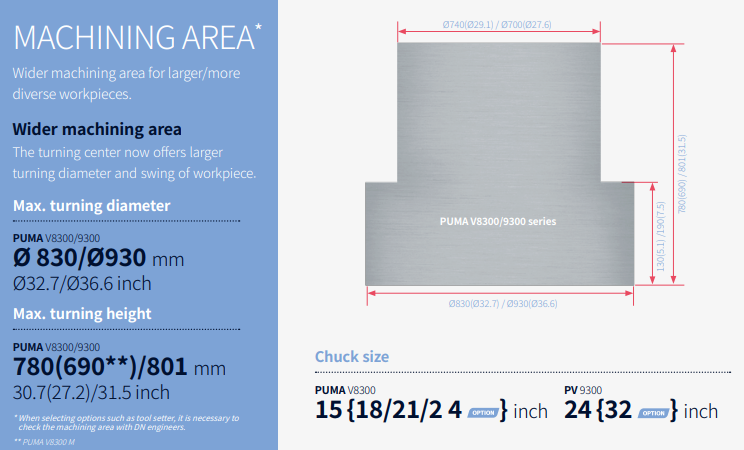

Обрабатываемая поверхность над станиной, мм (дюймы) 920 (36,2);
Обрабатываемая поверхность над седлом, мм (дюймы) 740 (29,1);
Максимальный диаметр обработки заготовки, мм (дюймы) 850 (33,5)
Рекомендуемый диаметр токарной обработки, мм (дюймы) 380 (15,0);
Максимальный диаметр токарной обработки, мм (дюймы) 830 (32,7);
Макс. Длина вращения, мм (дюйм) 2 оси: 780 (30,7) / 3 оси: 690 (27,2);
Размер патрона, дюйм 15 {18 / 21 / 24}*;

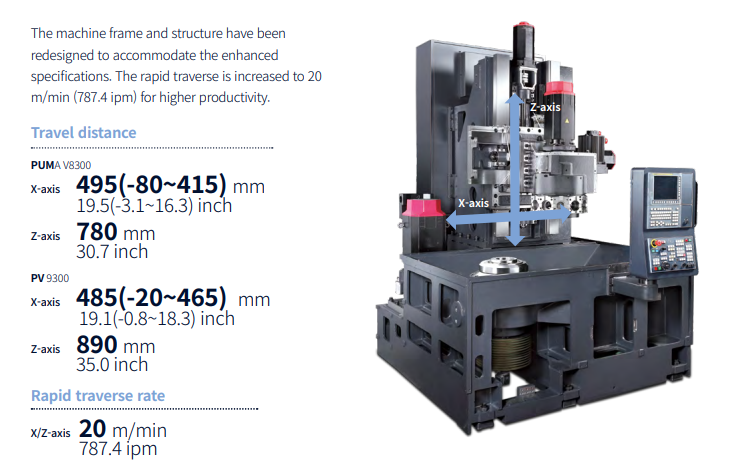

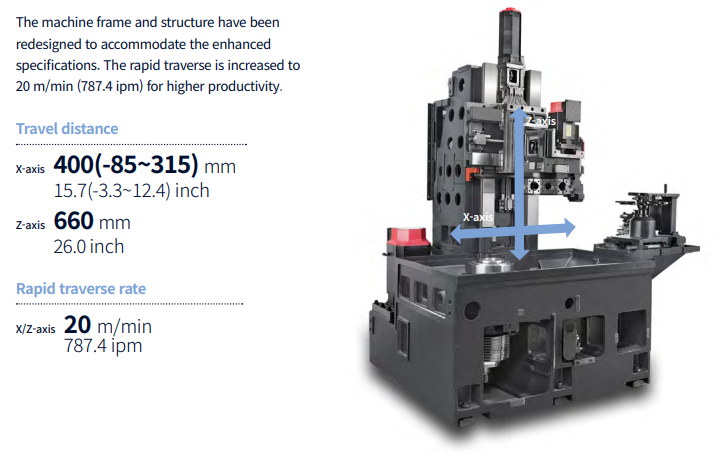

Перемещение
расстояние;
Ось X, мм (дюйм) 495 (-80~415) (19,5 (-3,1~16,3));
Ось Z, мм (дюйм) 780 (30,7);
Скорость подачи: быстрая
перемещение;
Ось X, м/мин (уд/мин) 20 (787,4);
Ось Z, м/мин (уд/мин) 20 (787,4);

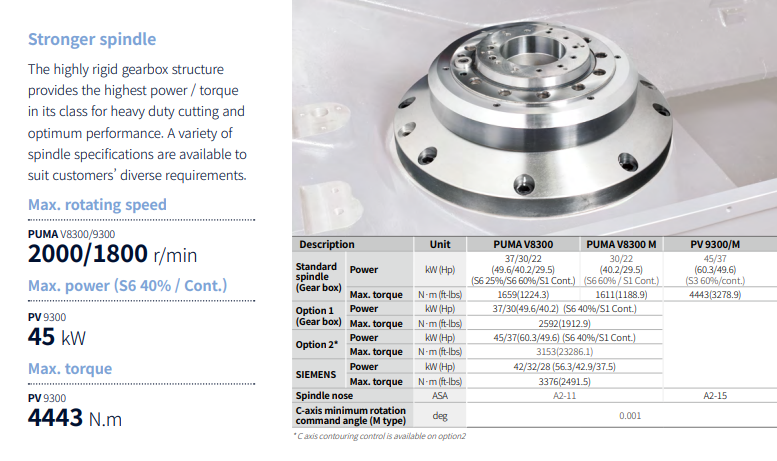

Шпиндель;
Скорость вращения шпинделя, об/мин 2000;

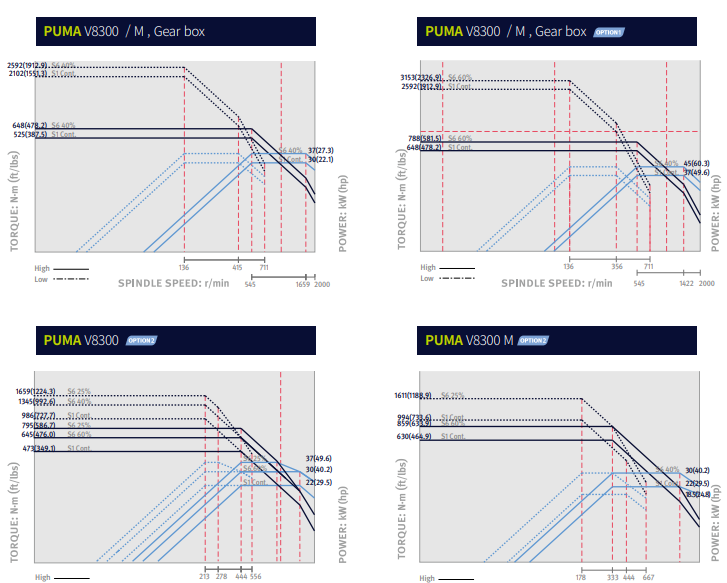

Мощность двигателя шпинделя (FANUC)
(S6 40% / продолжение) кВт (л.с.)
37/30
{45/37, 37 /30/22
(S6 25%/ S6 60%;
Продолжение)}
(49.6/40.2 {60.3/ 49.6,
49.6/40.2/ 29.5})
37/30 {45/37, 30/22}
(49.6/40.2
{60.3/ 49.6, 40.2/29.5})
37/30
{45/37, 37 /30/22
(S6 25%/ S6 60%;
Продолжение)}
(49.6/40.2 {60.3/ 49.6,
49.6/40.2/ 29.5})
37/30 {45/37, 30/22}
(49.6/40.2
{60.3/ 49.6, 40.2/29.5});

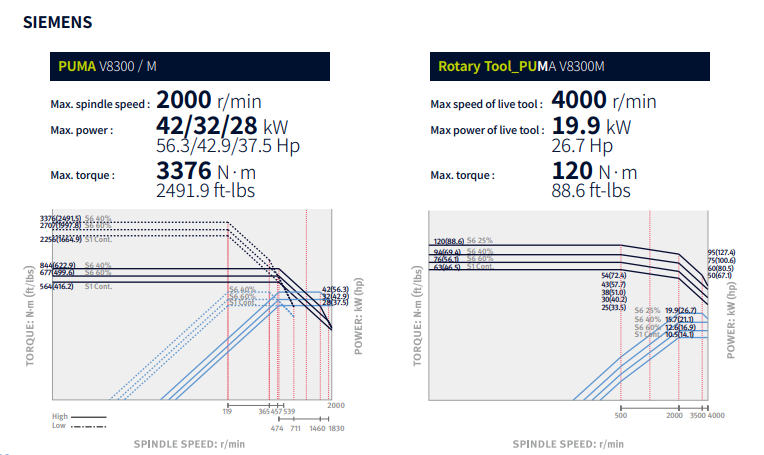

Мощность шпиндельного двигателя (SIEMENS)
(S6 40%/S6 60%/S1 Cont.) кВт (л.с.) 42/32/28 (56.3/45.6/37.5);

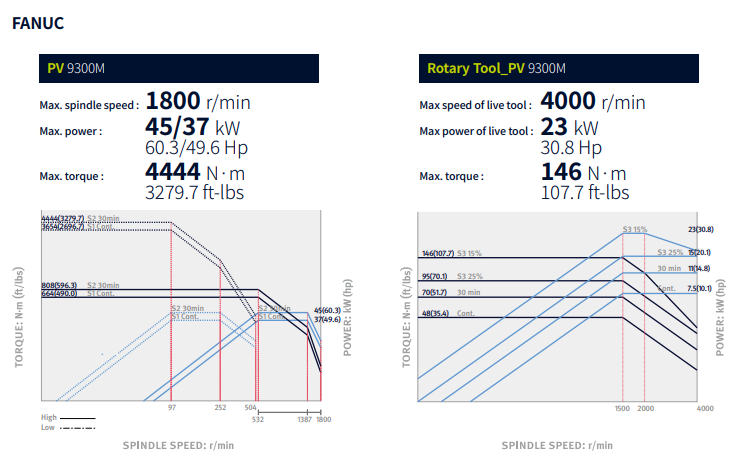

Крутящий момент шпиндельного двигателя (FANUC) Н·м (фунт-фут)
2592 {3153, 1659}
(1912.9 {2326.9,
1224.3})
2592 {3153/1611}
(1912.9 {2326.9,
1188.9})
2592 {3153, 1659}
(1912.9 {2326.9,
1224.3})
2592 {3153/1611}
(1912.9 {2326.9,
1188.9});
Крутящий момент шпиндельного двигателя (SIEMENS) Н·м (фунт-фут) 3376 (2491.5);
Носик шпинделя ASA A2-11;
Диаметр подшипника шпинделя мм (дюйм) 160 (6.3);
Минимальный угол индексации оси C град - 0.001 - 0.001;

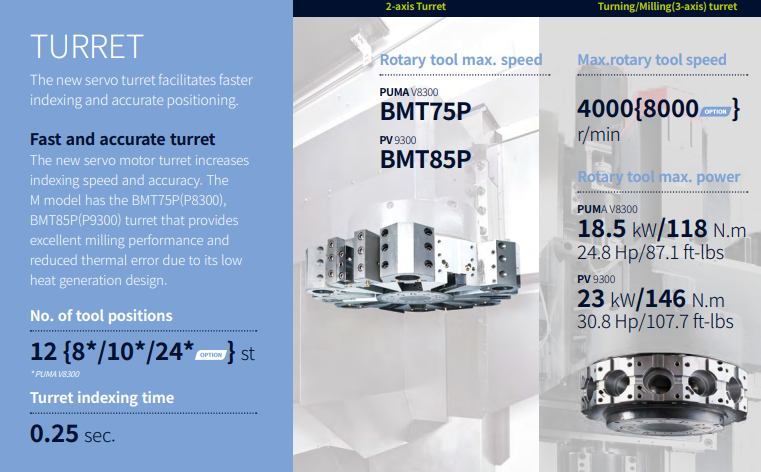

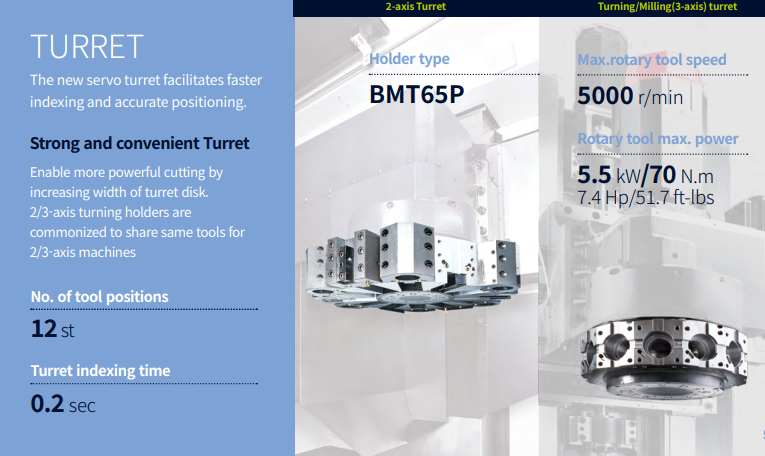

Револьверная головка;
Количество инструментальных станций на шт. 8 / 10 / 12 / {только 24 M};
Внешний диаметр инструмента мм (дюйм) 32 x 32
(1.3 x 1.3)
25 x 25
(1.0 x 1.0)
32 x 32
(1.3 x 1.3)
25 x 25
(1,0 x 1,0);
Время индексации револьверной головки (1-й поворот) сек 0,25;
Макс. скорость вращения инструмента об/мин - 4000 {8000} - 4000 {8000};

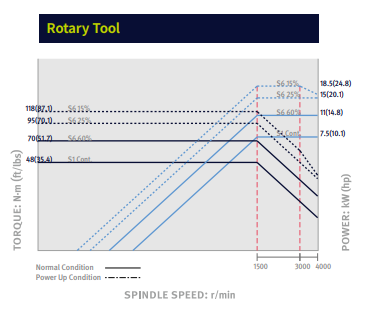

Мощность двигателя вращающегося инструмента (FANUC)
(15% / непрерывный) кВт (л.с.) - 18,5 / 7,5
(24,8/10,1) - 18,5 / 7,5
(24,8/10,1);
Мощность двигателя вращающегося инструмента
(SIEMENS) (S6 25% / S6 40%/S6
60% / S1 непрерывный)
кВт (л.с.) - 19,9/15,7/12,6/10,5
(26,7/21,1/16,9/14,1);
Источник питания;
Потребляемая мощность кВА 61.78 {69.35, 54.13} 125.82 {141.22, 108.22};
Размеры станка;
Длина x Ширина мм (дюйм) 2005 x 2715 (78.9 x 106.9) 4020 x 2715 (158.3 x 106.9);
Высота мм (дюйм) 3636 (143.1);
Вес кг (фунт) 9400
(20723.1)
9500
(20943.6)
18800
(41446.3)
19000
(41887.2);

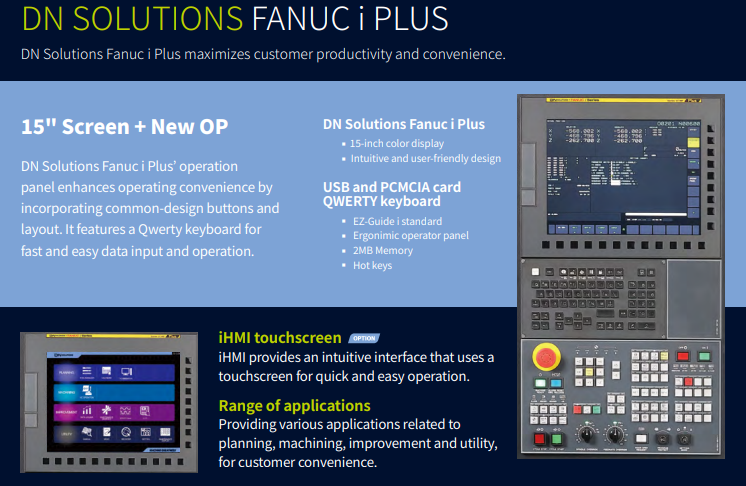

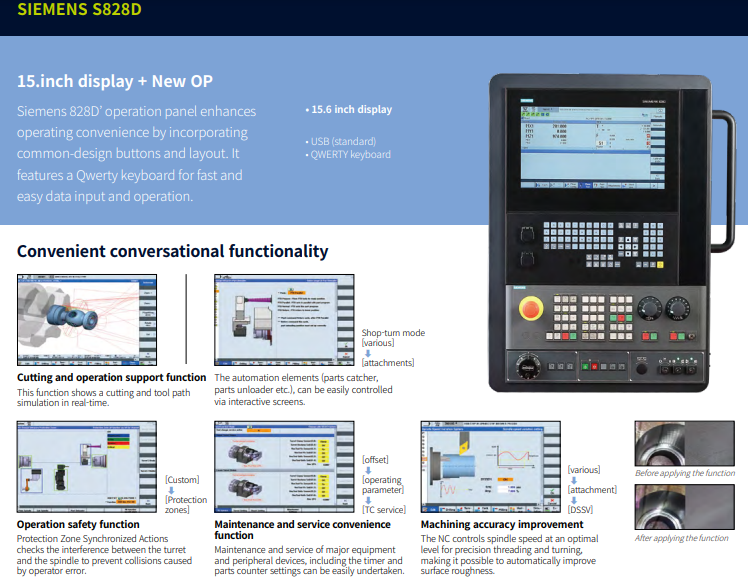

Система управления ЧПУ DN Solutions Fanuc i Plus
