Мощность главного двигателя 11/15 кВт;
Размер стола 11/15;
Размер Т-образного паза 22/9/130 мм;
Макс. Грузоподъемность стола 1600 кг;
Расстояние между шпинделем и столом 150-900 мм;
Перемещение по осям X, Y, Z 1600, 1500, 750 мм;
Расстояние между двумя колоннами портала 1600 мм;
Скорость вращения шпинделя 6000 об/мин;
Конус шпинделя BT50;
Диаметр шпинделя 160 мм;
Скорость быстрой подачи по осям X, Y, Z 15, 15, 12 м/мин;
Скорость режущих лапок 1-8000 мм/день;

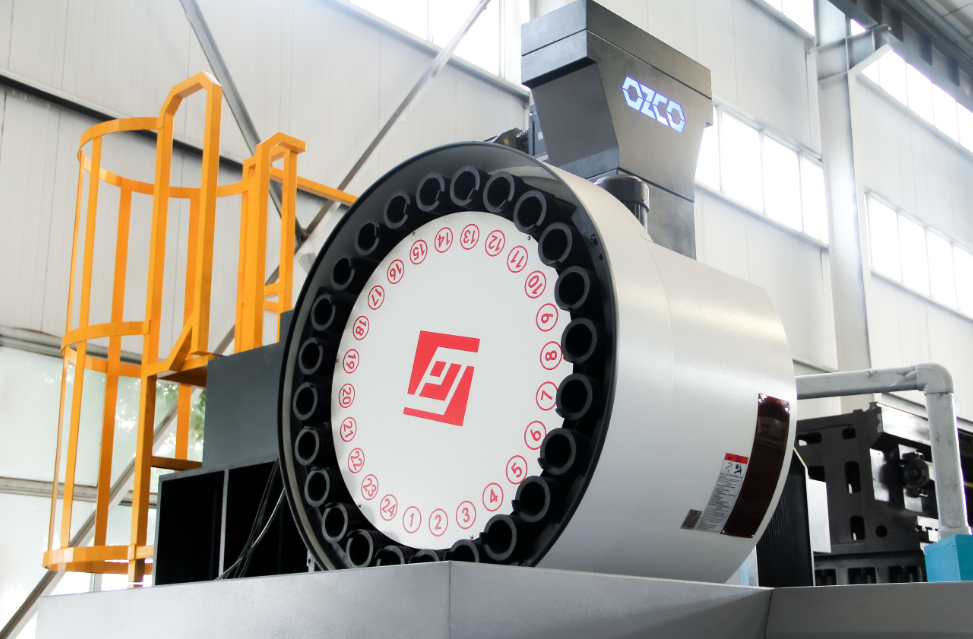

Емкость магазина 30T, дисковый тип ATC;

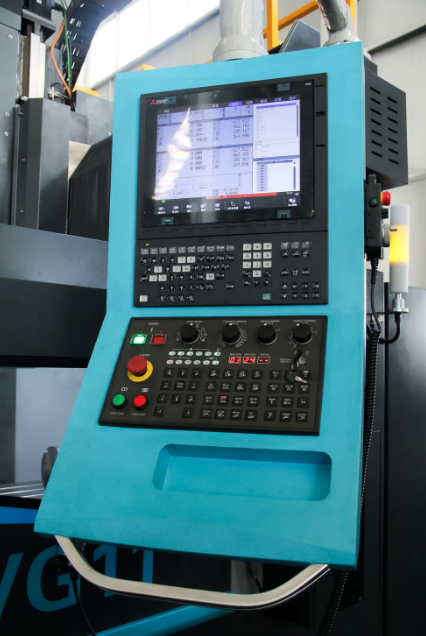

Блок управления Mitsubishi M80A;
Драйвер и энкодер Mitsubishi;
Крутящий момент главного двигателя 70/118 Нм;
Размер линейных роликовых направляющих по оси X RGW45CC3R*2;
Размер линейных роликовых направляющих по оси Y RGH45CA2R*2;
Диаметр ходового винта X R40-12K5-1930-2210;
Диаметр ходового винта Y R40-8K5-1795-2210;
Диаметр ходового винта Z R40-6K5-980-1278;
Точность позиционирования X/Y/Z 0,02/0,02/0,018;
Повторяемость Точность позиционирования X/Y/Z 0,015/0,015/0,015;
Габариты станка 4700x3300x3750;
Вес 12,500 кг;
• Контроллер Mitsubishi M80A с;
• 15-дюймовым ЖК-экраном панели управления для всех моделей;
• 20 бар CTS (охлаждение через шпиндель);
• Пневматический пистолет и пистолет для охлаждающей жидкости;
• Жесткая нарезка резьбы;
• Автоматическое отключение питания M30;
• Полный комплект для литья в контроллере;

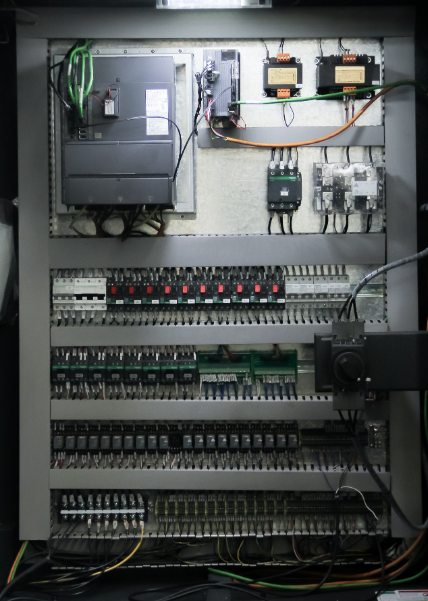

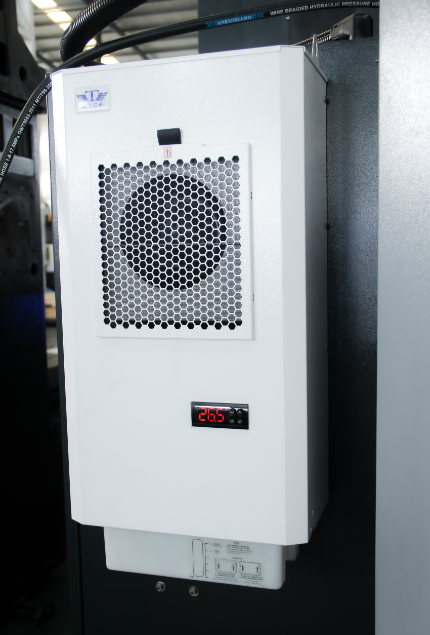

• Теплообменник в электрошкафе;
• Регулировочные винты и прокладки;
• Рабочее освещение;
• Трехцветная сигнальная лампа;

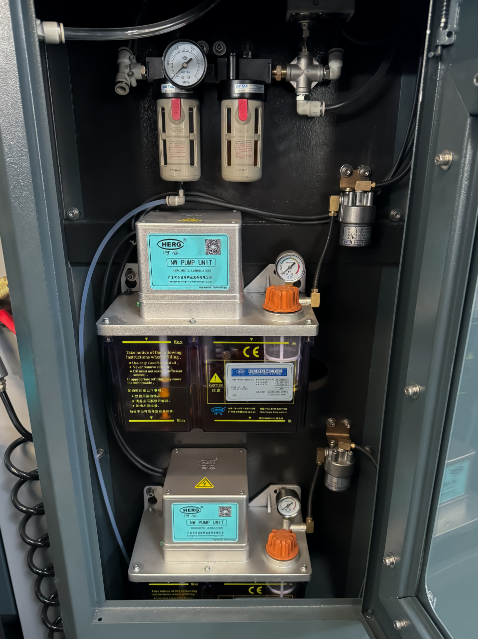

• Централизованная система смазки;
• 3-осевые роликовые линейные направляющие;
• Телескопическая крышка и предварительное натяжение для 3 осей;
• Система охлаждения шпиндельной головки;
• Подача воздуха через шпиндель;
• Интерфейс RS232;
• Функция P05 10 000 сглаживающих углов в контроллере;
• Маховик MPG;
• Полностью закрытая кабина;
• 2 спиральных + 1 цепной конвейер;
• Готовая система электропроводки для поворотного стола ЧПУ;
• Модификация CE, трансформатор для 380 В/50 Гц;
• Маслоотделитель для разделения масла направляющих и охлаждающей жидкости;
Опциональное оснащение:
• Линейные шкалы Heidenhain;
• Линейные шкалы Fagor;
• Автоматическая прямоугольная фрезерная головка;
• Фрезерная головка 90°;
• Автоматическая настройка инструмента;
• Вертикальный/горизонтальный инструментальный магазин;

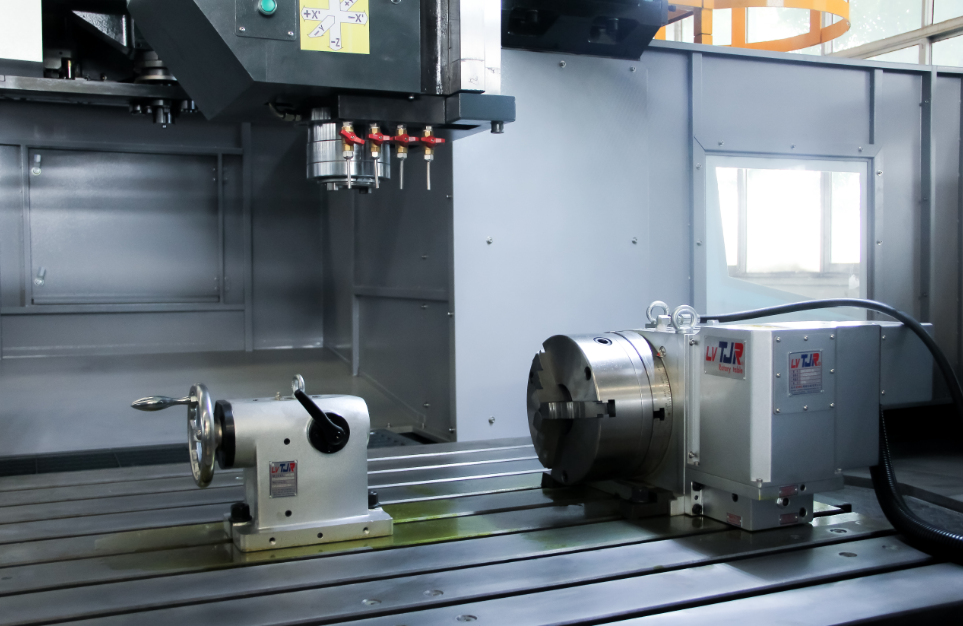

• Поворотный стол с ЧПУ;
• Редуктор ZF;
• Система охлаждения шпинделя 50 бар (CTS)
