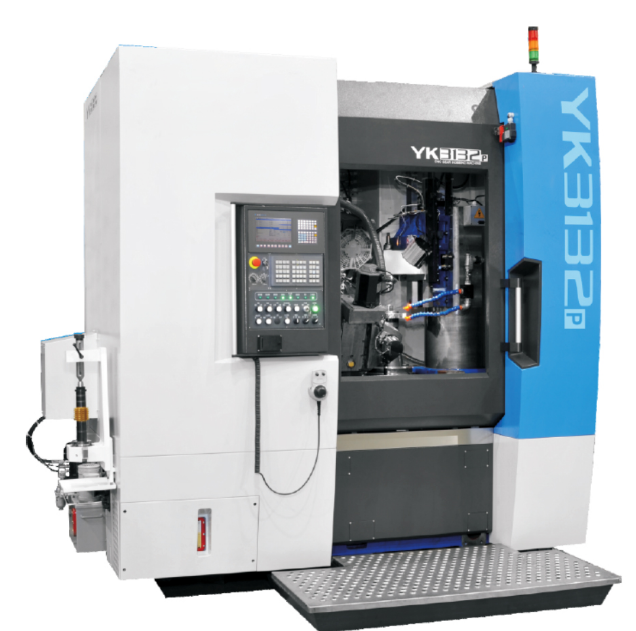

Зубофрезерный станок с ЧПУ YK3132P

Цена по запросу

Rating 5

  • Brand:

Описание:

Зубофрезерный станок с ЧПУ YK3132P — это высокоэффективный, высокоточный и высокопроизводительный станок. Он предназначен для обработки зубчатых колес среднего размера. Использование самых передовых технологий обеспечивает высокую производительность и точность обработки. Помимо превосходной простоты эксплуатации и обслуживания, станок также позволяет расширять возможности проектирования, что упрощает создание автоматизированной производственной линии. Эти преимущества помогут Вам производить качественную продукцию. Контроллер станка — это контроллер ЧПУ Hoston (опционально). Станок включает в себя пять осей ЧПУ: ось горизонтальной подачи X, ось вертикальной подачи Z, ось вращения револьверной головки A, ось нарезания резьбы револьверной головки Y и рабочий стол C. Таким образом, это станок с высокой степенью числового управления. Шпиндель — это мощный серводвигатель переменного тока, оснащенный энкодером, который может определять скорость и фазу вращения шпинделя, поэтому рабочий стол и шпиндель могут вращаться одновременно. Зубофрезерный станок может автоматически нарезать резьбу/блокировать резьбу. Он также может поворачиваться на любой угол в пределах ±45° и фиксироваться. Вал варочной панели оснащен резервуаром до и после него, что значительно упрощает установку варочной панели. Рабочий стол содержит высокоточный червячный редуктор с двойным ходом и гидравлическое демпфирующее устройство против люфта. Все это гарантирует качество продукции.

  • Технические характеристики:

  • Максимальный диаметр обработки Φ320 мм;
    Максимальный модуль упругости 8 мм;
    Обработка зубьев 5-256;
    Z＜10, скорость инструмента＜300 об/мин;
    Максимальный угол поворота опоры заготовки ±45°;
    Расстояние между центром инструмента и поверхностью стола (мин.-макс.) 200-500 мм;
    Расстояние между центром инструмента и осью стола (мин.-макс.) 40-340 мм;
    Радиальное перемещение инструментальной колонны;
    Максимальный диаметр фрезы Φ150 мм;
    Максимальная длина инструмента 230 мм;
    Диаметр сменного вала инструмента Φ22, 27, 32, 40;
    Конусность отверстия шпинделя револьверной головки 7:24;
    Скорость вращения шпинделя револьверной головки 60-600 Н/мин;
    Макс. Тангенциальное перемещение 180 мм;
    Макс. скорость тангенциального перемещения 2500 мм/мин;
    Быстрое перемещение по тангенциальной траектории 5000 мм/мин;
    Скорость осевой подачи 1-1000 мм/мин;
    Быстрое перемещение по осевой траектории 10000 мм/мин;
    Скорость радиальной подачи 1-1000 мм/мин;
    Быстрое перемещение по радиальной траектории 10000 мм/мин;
    Макс. скорость рабочего стола 60 об/мин;
    Макс. Сила инструментальной стойки 2600 кгс;
    Мощность главного двигателя 15 кВт;
    Вес станка 10000 кг;
    Габаритные размеры станка 3000×2400×2800 мм;
    Площадь покрытия всего станка 3020×3025 мм;

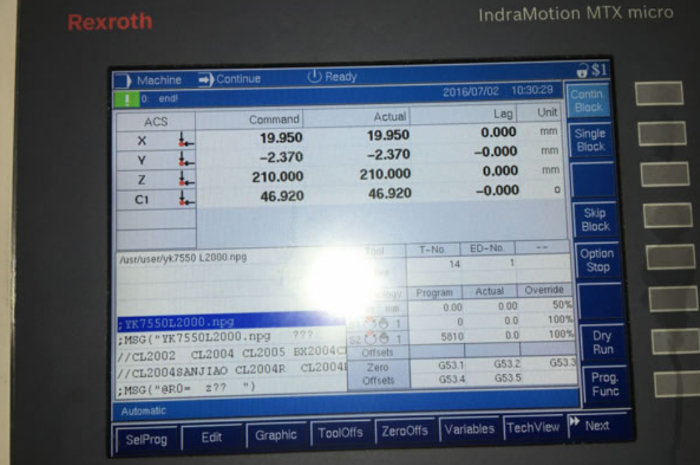

    Система ЧПУ;
    Цинчуань ЧПУ;
    Общая мощность ＜40 кВА;
    Точность позиционирования;
    Точность повторного позиционирования;
    Ошибка реверса;
    Ось X (300 мм) 0,01 0,0056 0,008;
    Ось Y (180 мм) 0,012 0,002 0,003;
    Ось Z (300 мм) 0,012 0,0066 0,007
