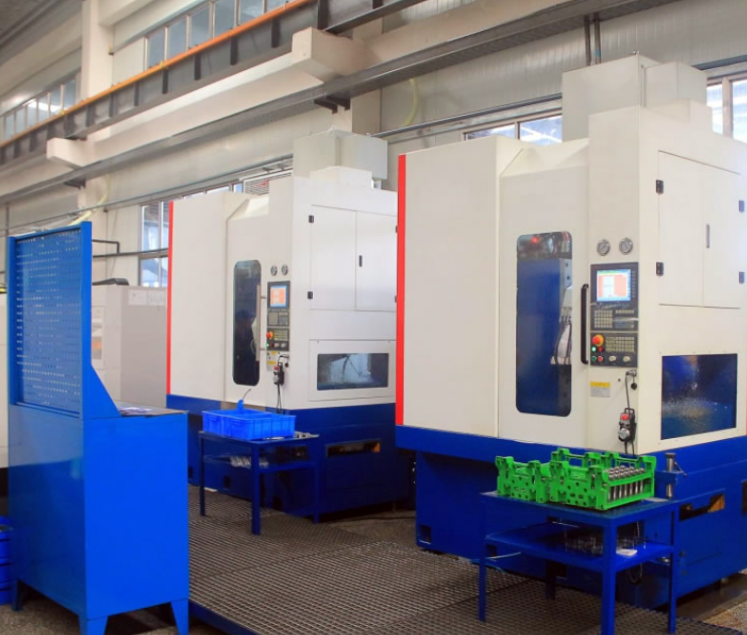

Зубофрезерный станок с ЧПУ YK3120/YK3130

Цена по запросу

Rating 5

• Brand:

Описание:

Для выбора предусмотрены два размера стола: зубчатый тип подходит для небольших размеров и высокоскоростных операций, червячный тип наиболее предпочтителен для крупных размеров и тяжелых режущих работ. Встроенный датчик температуры в сочетании со специальным программным обеспечением обеспечивает постоянную точность обработки. Для достижения лучших конструктивных характеристик используется конструкция с бесконечными элементами; основной корпус станка изготовлен из высокопрочного термообработанного серого чугуна HT300, что обеспечивает высочайший уровень жесткости и надежности. Модернизированная конструкция передней бабки идеально подходит для высокоскоростной резки. Специальный интерфейс с ручным вводом для удобства управления; предустановлены комбинации параметров для выбора; состояние сигналов легко проверяется на панели управления для удобства обслуживания. Предусмотрена функция дистанционной онлайн-диагностики. Применяется экологически чистая концепция сухой резки в сочетании с функциями снятия фаски и зачистки. Уникальный блок автоматической загрузки/выгрузки обеспечивает надежную работу станка в условиях крупносерийного производства. Предустановлены различные типы программ резки и программное обеспечение для автоматического позиционирования фрезы. Компактная конструкция для установки на ограниченной площади, возможность удаления стружки с задней стороны и удаления стружки сухой/влажной резкой. Полностью закрытый корпус станка. Простая и компактная конструкция корпуса со встроенной гидравлической и трубопроводной системой. Удобная смена инструмента.

• Технические характеристики:

• Макс. диаметр заготовки 200 мм 350 мм;
  Макс. модуль 4 4;
  Макс. осевая подача 400 мм 400 мм;
  Макс. поворот головки фрезы ±45 град.;
  Грануза 45 град.;
  Мин. ~ Макс. количество зубьев 1 ~ 3000 1 ~ 3000;
  Макс. оборотов стола 1300 об/мин 1300 об/мин;
  Передача частоты вращения шпинделя 2,9259 2,9259;
  Макс. Обороты стола 340 об/мин 150 об/мин;
  Передача скорости индексации стола 1:8,789 1:20;
  Гидравлическое давление при перемещении центра опоры (стандартный цилиндр 0,50) 5,9 кН (590 кгс) 5,9 кН (590 кгс);
  РАБОЧЕЕ ДИАПАЗОН;
  Расстояние между центром панели и столом 15 ~ 250 мм 15~270 мм;
  Расстояние между центром панели и столом 220-620 мм 161-561 мм;
  Диаметр столешницы 200 мм 400 мм;
  Диаметр отверстия стола 65 мм 65 мм;
  Расстояние между столешницей и центром опоры 351-751 мм 292-692 мм;
  ПАНЕЛЬ;
  Макс. Размеры панели, диаметр x длина 130 x 180 мм 130 x 180 мм;
  Конусность шпиндельного наконечника N.T. 40 N.T. 40;
  Макс. Ход смещения фрезы 150 мм 150 мм;
  Скорость и подача фрезы;
  Осевая подача 0,01 ~ 10 мм 0,01 ~ 10 мм/оборот;
  Радиальная подача 0,01 ~ 10 мм 0,01 ~ 10 мм/оборот;
  Радиальная быстрая подача (X) 5000 мм/мин 5000 мм/мин;
  Быстрая подача смещения фрезы (Y) 1500 мм/мин 1500 мм/мин;
  Осевая быстрая подача (Z) 7500 мм/мин 7500 мм/мин;
  Поворот головки фрезы (A) 600 град/мин 600 град/мин;
  Усилие натяжения цилиндра стола 3-3,6 тонны 4,9-5,7 тонна;
  Электрооборудование и двигатель;
  Напряжение цепи управления AC380V.DC24V AC380V.DC24V;
  Общая мощность 20 кВА 20 кВА;
  Главный двигатель: шпиндельный двигатель переменного тока 7,5 кВт 7,5 кВт;
  Серводвигатель стола 6,5 кВт 6,5 кВт;
  Серводвигатель привода 2,3 кВт 2,3 кВт;
  Серводвигатель резки 3,75 кВт 3,75 кВт;
  Серводвигатель переключения 1,2 кВт 1,2 кВт;
  Серводвигатель вращения 2,3 кВт 2-3 кВт;
  Двигатель гидравлического насоса 2,2 кВт 2,2 кВт;
  Двигатель насоса смазки 0,2 кВт 0,2 кВт;
  Насос охлаждающей жидкости Двигатель 2*0,75 кВт 2*0,75 кВт;
  Площадь и вес;
  Площадь, длина x ширина 1861 x 2462 мм 1861 x 2462 мм;
  (Площадь варьируется в зависимости от требуемой компоновки машины. Площадь над полом не включает пространство для древесностружечной плиты, маслоохладителя и пространство при открытых дверцах панели управления);
  Высота машины 2671 мм 2671 мм;
  Вес (включая электрические компоненты и гидравлический блок) 7500 кг 7500 кг
